4. 控制器功能面板
4.1 控制器功能面板介紹
4.1.1 控制器功能面板說明
4.2 程式編輯
4.2.1 程式管理
透過程式管理可以隨時編輯這些程式,執行、更改、複製或重新命名程式。可以刪除不需要的程式,釋放儲存空間。

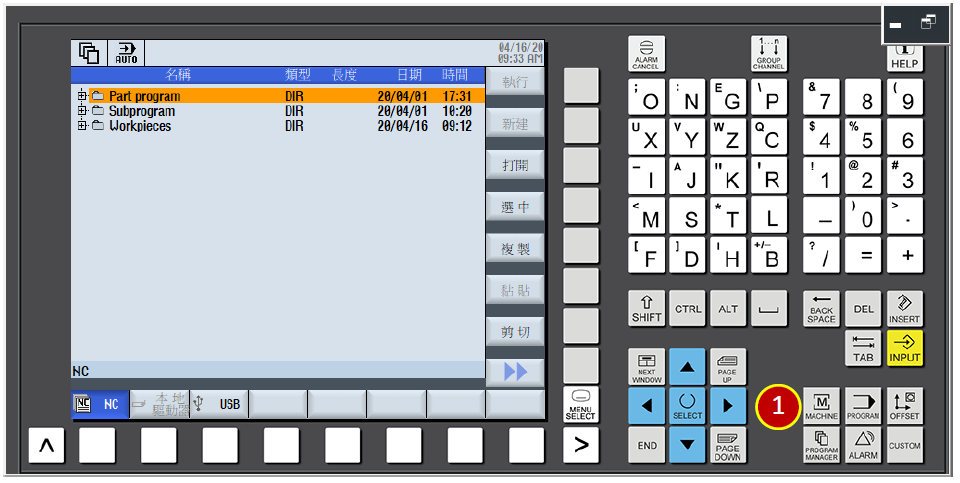

(1) 按[類別功能顯示鍵]的 。
(2) 因為[程式編輯鎖]預設是 [1] 狀態,所以無法新增程式,在操作面板上,將 [程式編輯鎖],轉至 [3] 狀態。
4.2.2 新增程式
(1) 在[Workpieces]資料夾,按[垂直軟體鍵]的【新建】
(2) 輸入檔案名稱,例: NC1011
(3) 按【確認】
4.2.3 新增程式內容
例:
N1
G291
G92 S2500
T0101 ;(R0.8)(CNMG120408)
G96 S180 M03
G0 X62. Z3. M08
(1) 移動游標,輸入程式內容, N1
(2) 按 ,出現 換行符號“¶”
(3) 重複步驟(1)與(2),輸入程式碼,
註: 空格符號 按
4.2.4 複製、貼上程式內容
(1) 移動游標到要複製的區段的起頭,
按下[垂直軟體鍵]的【選中】 ,
或[游標和換頁鍵]的
(2) 移動游標,選擇要複製的區段
(3) 按【複製】
(4) 將游標移動要貼上的位置,按【黏貼】
4.2.5 程式內容刪除
(1) 移動游標到要刪除的區段的起頭,
按下[垂直軟體鍵]的【選中】 ,
或[游標和換頁鍵]的
(2) 移動游標,選擇要刪除的區段
(3) 按【DEL】
