6. 刀具與材料
6.1 材料設定
設定素材，以做為模擬切削之材料。
6.1.1 材料設定按鈕功能說明
6.1.2 建立材料
(1) 按[應用工具列] > 【材料設定】，
進行材料大小的設定。
(2) 進入[材料設定]畫面，輸入材料直徑與長度。
例: 長度(ML)=100，寬度(MW)=100，高度(MH)=80。
(3) 設定材料中心位置。
預設為 位置X(MX) = 400，位置Y(MY) = 68
(4) 設定完成後，按【確定】。
6.2 刀庫裝設
進行刀庫的裝設，以做為模擬前設定。
6.2.1 刀庫裝設功能說明
6.2.2 更換主軸刀具
例：更換主軸的刀具為27號刀。
(1) 將 [程式編輯鎖] 轉至 [3] ，解除鎖定。
(2) 模式切換至[JOG]模式。
(3) 按[水平功能鍵]的【T.S.M】。
(4) 按[垂直功能鍵]的【選擇刀具】
(5) 使用方向鍵，將游標移至27號刀位置。
(6) 按[垂直功能鍵]的【新刀具】。
(7) 使用【方向鍵】移動游標至[立銑刀]。
(8) 按【確認】，帶入刀具類型。
(9) 按[垂直功能鍵]的【選定刀具】。
(10) 機械面盤，按【CYCLE START】，更換刀具主軸。
6.2.3 裝設刀具
例: 在刀塔27號位置上安裝“端銑刀(整體)-D12”。
(1) 按[應用工具列] > 【刀庫裝設】，
進行刀庫的裝設。
(2) 進入[刀庫裝設]畫面。
(3) 按【安裝】，開啟【刀具車】畫面。
(4) 先點選刀具，再按【安裝】，返回刀庫畫面。
(5) 按【離開】，完成刀庫裝設步驟。
6.2.4 刀具車調整
(1) 按【應用功能按鈕】上的【刀庫裝設】按鈕
(2) 按【刀具車】，打開調整刀具車視窗
(3) 按【 】增加刀具，進入刀具選擇畫面。
(4) 選擇刀具。
例:[01-03-Milling-銑削常用刀具] > [16-端銑刀(整體)] >
[端銑刀(整體)-D10]。
(5) 按【選擇】，取回到刀具車中。
(6) 按【確定】，返回安裝刀具畫面。
6.3 刀具資料管理
進行刀具種類的設定，以做為模擬前設定。
6.3.1 進入刀具設定功能說明
(1) 從軟體下方【應用工具列】 > 【刀具資料管理】。
(2) 進入『刀具資料管理』視窗後，各個按鈕說明如下。
6.3.2 [刀具資料管理] 各個按鈕說明
6.3.3 新增刀具
例: 新增刀具“端銑刀-D16”。
(1) 在刀具檔案清單中，點選刀具類別。
例: [03-00-Milling-銑削刀具] > [16-端銑刀(整體)]
(2) 功能按鈕列，按【新增】，進入新增刀具頁面。
(3) 按【選擇刀具類型】>【銑削類】>16端銑刀(整體)，進入編輯刀具頁面。
(4) 在【刀具標籤】頁面輸入檔案名。
例：端銑刀-D16。
(5) 按【刀桿參數】，並輸入刀桿參數。
例：刀桿型號=BT04135，刀桿名稱= BT40xSLN16-63，
L1=113，L2=50，L11=63，D11=48。
(6) 按【刀具參數】，並輸入刀具參數。
例：刀具型號= LH2EM-160，刀具名稱= LH2EM-D16，
D21=16，D22=16，L21=100，L22=42，L25=40
刃數=2。
(7) 按【加工資料】，顯示工藝資料。
(8) 按【新增】，新增工藝參數。
(9) 按【刀具與工件材質】，編輯工件材質、刀長補正、切削液、主軸正轉。
例：工件材質=SCM。
(10) 按【切削進給與速度】，編輯切削條件，主軸轉速範圍、進給率範圍、切削深度。
(11) 按【刀具壽命與磨耗】，並輸入刀具磨耗。
例：刀具壽命=0H 45M 0S，磨耗量=0.001 / 400

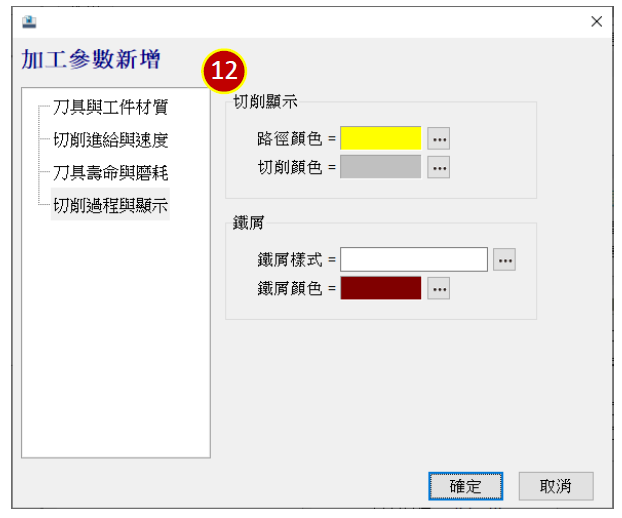

(12) 按【切削過程與顯示】，並選擇切削顏色。
(13) 按【確定】，完成刀具設定。
