4. 繪圖修改
FrankCAM車床系統提供了豐富的繪圖功能及直觀的繪圖介面,可滿足各種繪製需求。
4.1 繪圖編修

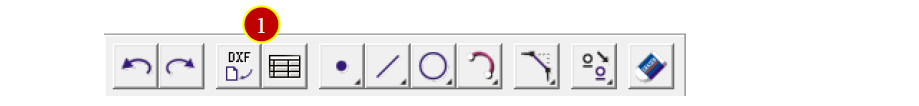

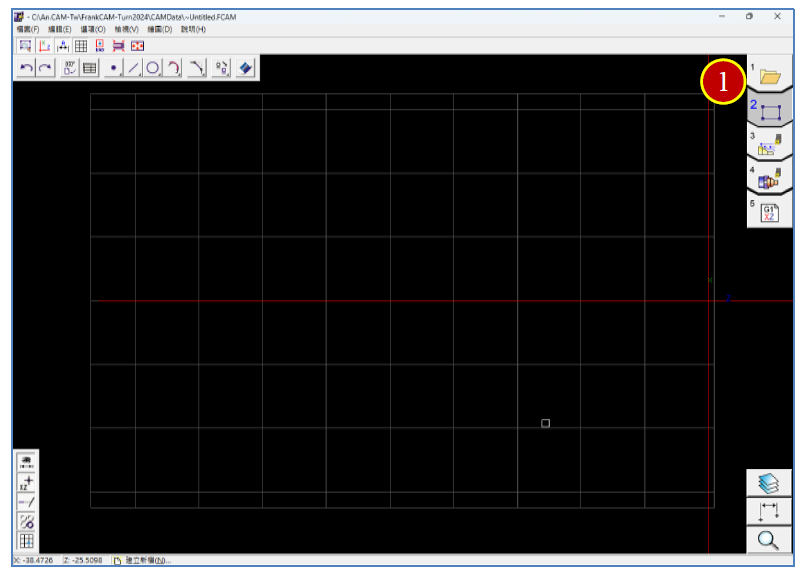

4.1.1 進入繪圖編修

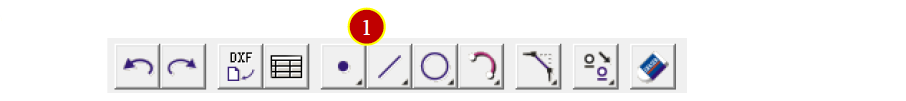

(1) 按【繪圖編修】鈕,會出現繪圖修改按鈕工具列

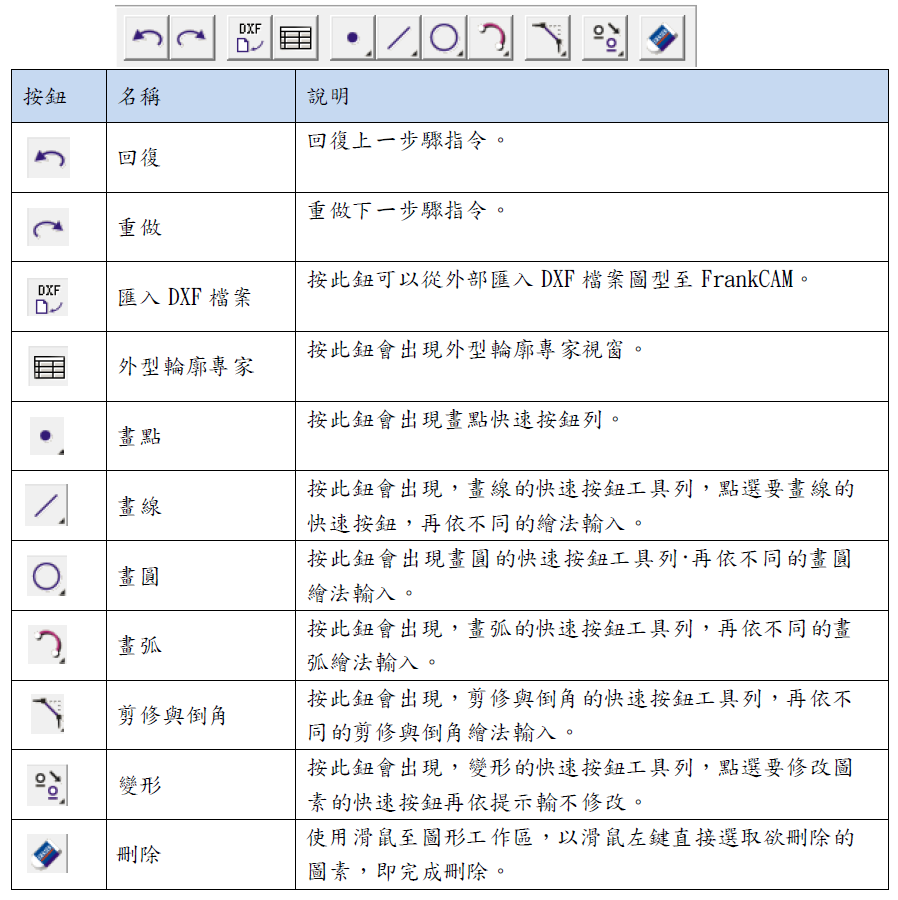

4.1.2 繪圖修改工具列

[操作影片]
4.2 外型輪廓專家
外型輪廓專家透過參數化方法輸入尺寸數值,讓您能快速建立各種幾何形狀圖型,輕鬆設計及修改零件尺寸。

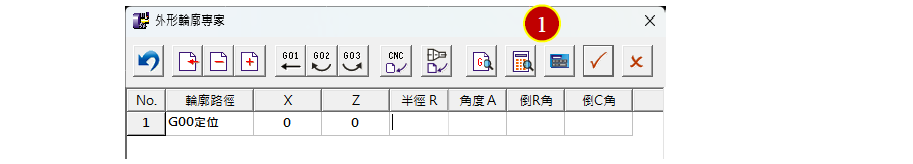

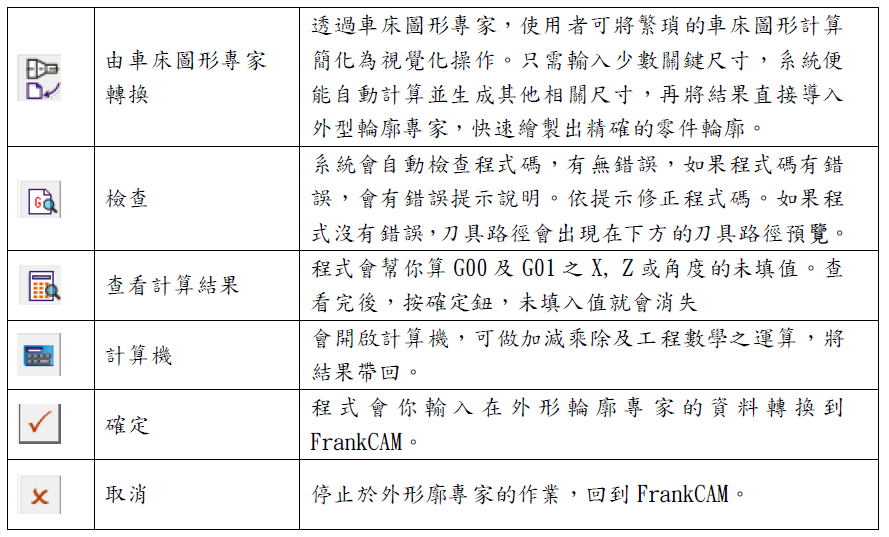

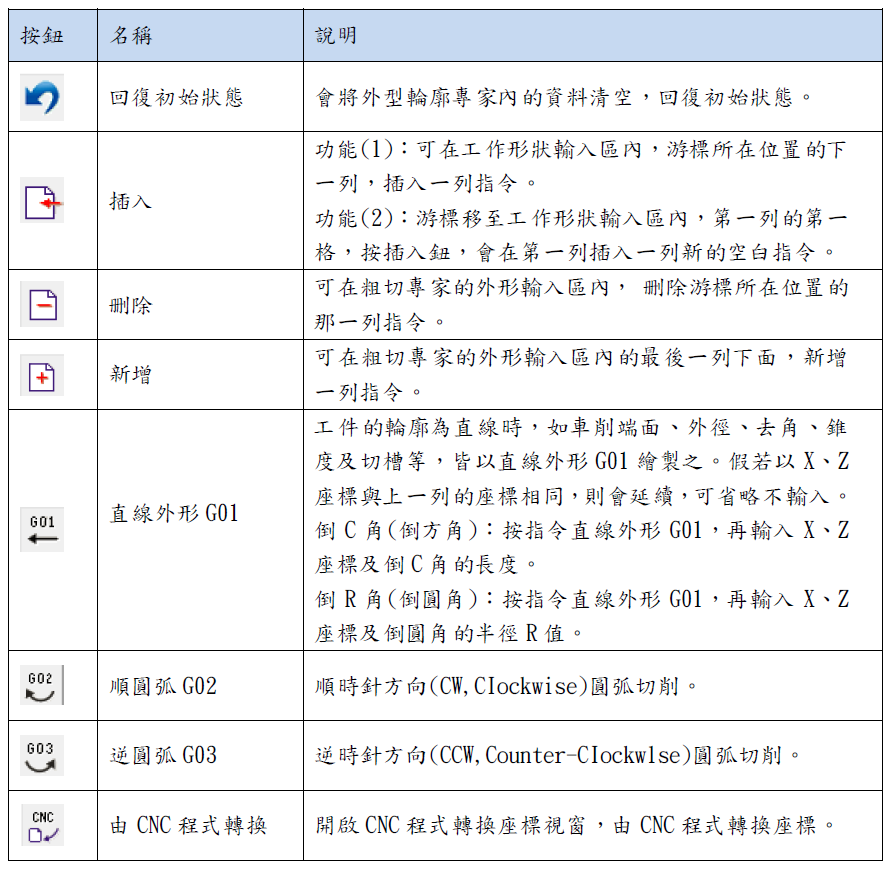

4.2.1 進入外型輪廓專家及介面介紹

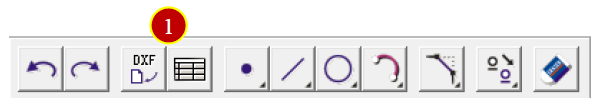

(1) 按【外型輪廓專家】按鈕。

(2) 會出現外型輪廓專家視窗。



[操作影片]

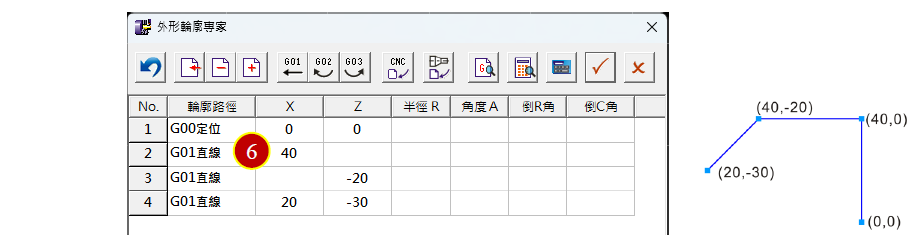

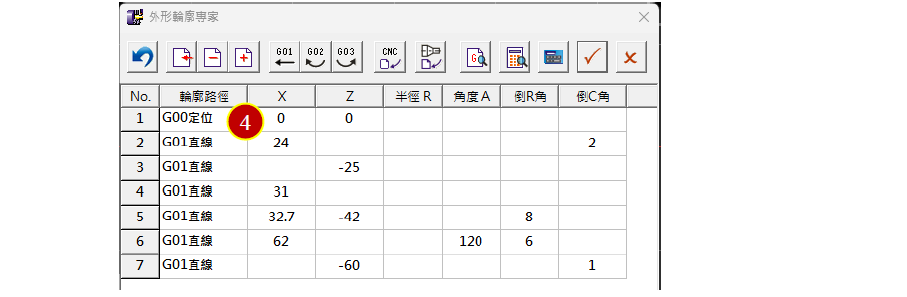

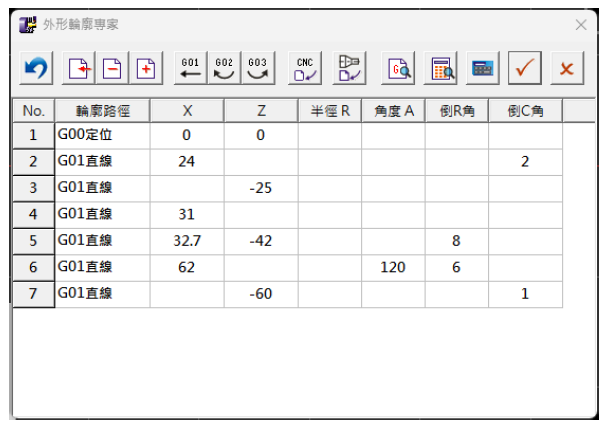

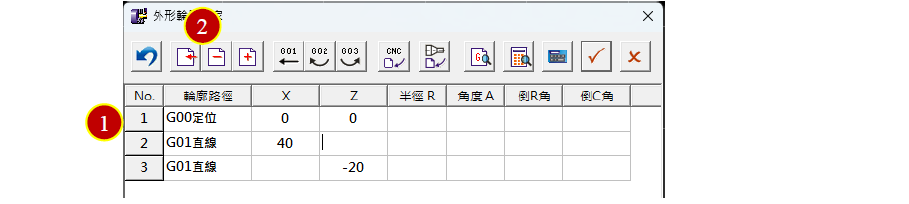

4.2.2 直線外形G01
工件的輪廓為直線時,如車削端面、外徑、去角、錐度及切槽等。
若X、Z座標與上一列的座標相同,則會延續,可省略不需要輸入。

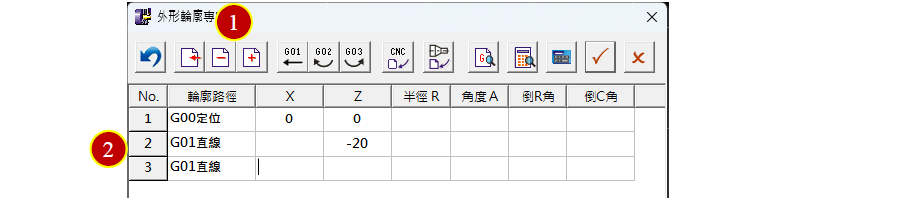

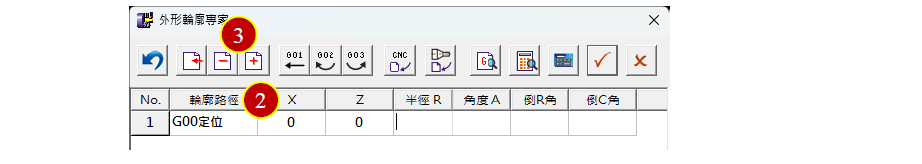

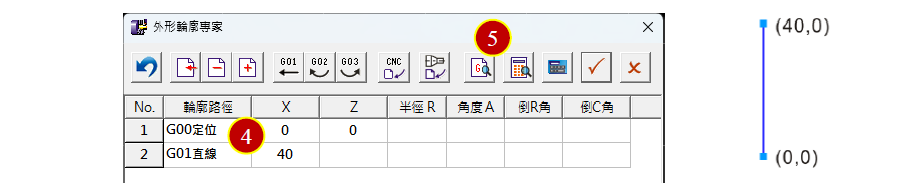

(1) 按【外形輪廓專家】按鈕,會出現外形輪廓專家視窗。

(2) 第一點通常我們稱為定位點,就是線段的起點,輸入定位點的X, Z座標。
(3) 按【新增】按鈕, 可新增一列空白输入框。
註:鍵盤上的方向鍵,上下左右鍵,可控制游標在輸入區的位置。

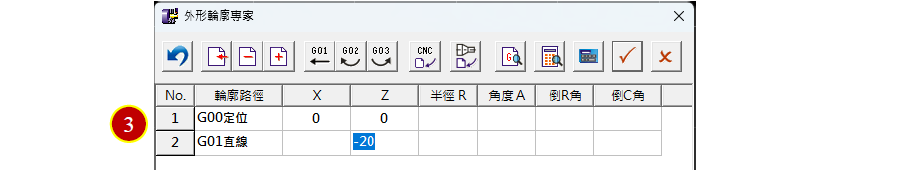

(4) 輸入第2點的座標。
(5) 按【檢查並更新】按鈕,可預覽圖形。

(6) 以此類推,輸入第3點及第4點的座標。

[操作影片]

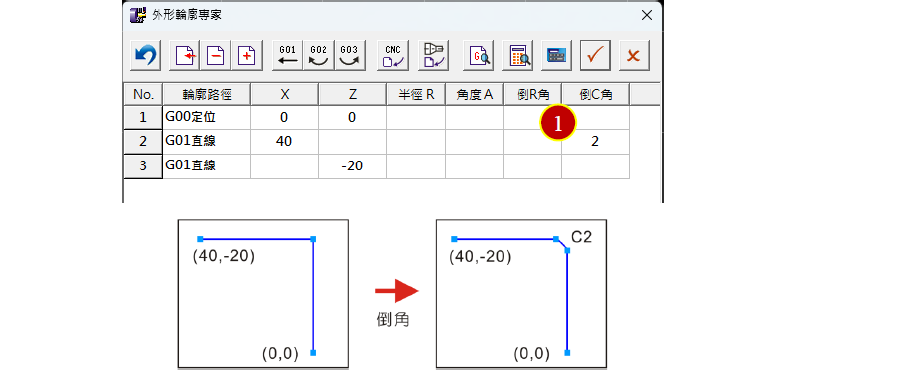

4.2.3 倒C角與倒R角
輸入倒C角的長度。
(1) 輸入要倒C角的值。

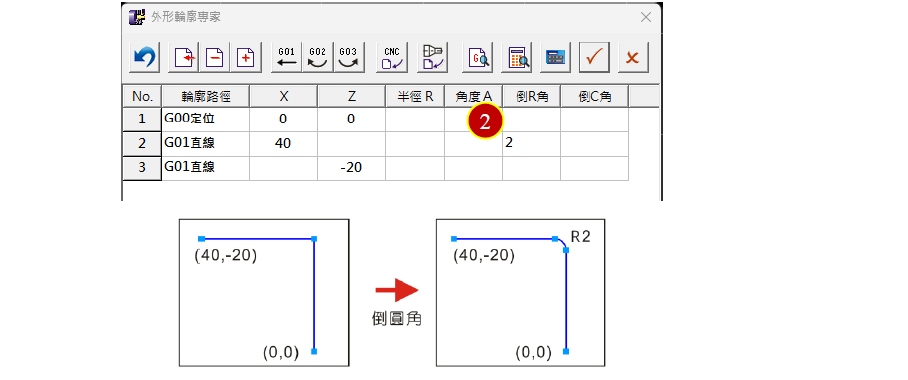

4.2.4 倒R角
輸入倒圓角的半徑R值。
(1) 輸入直線的終點座標及倒R角,要等下一條線段繪出,才會顯示出倒R角。

[操作影片]

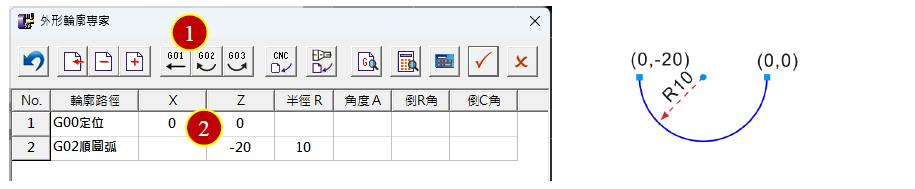

4.2.5 順圓弧G02
順時針方向(CW,Clockwise)圓弧切削。
(1) 按【順圓弧G02】鈕。
(2) 輸入G02的X、Z座標及半徑R值。

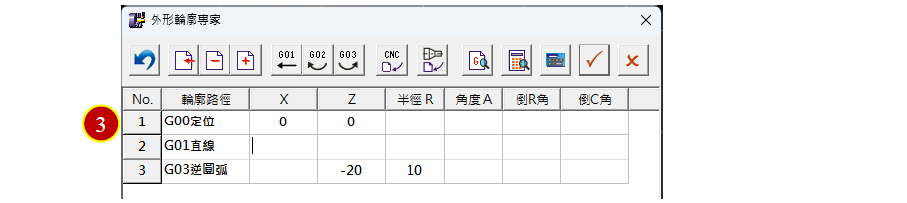

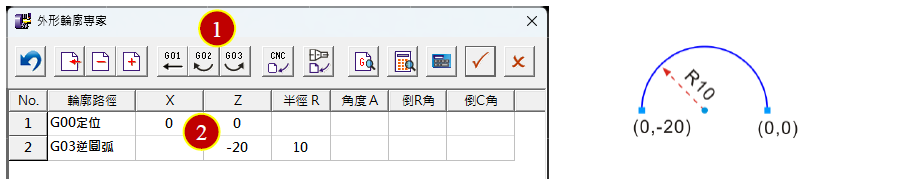

4.2.6 逆圓弧G03
逆時針方向(CCW,Counter-Clockwise)圓弧切削。
(1) 按【逆圓弧G03】鈕。
(2) 輸入G03的X、Z座標及半徑R值。

[操作影片]

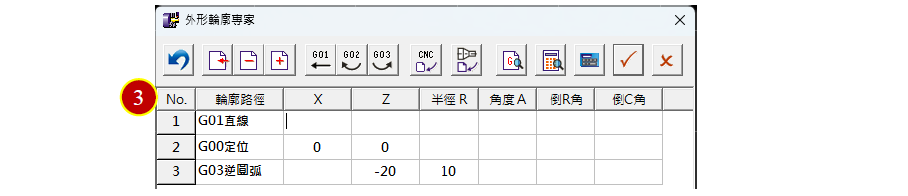

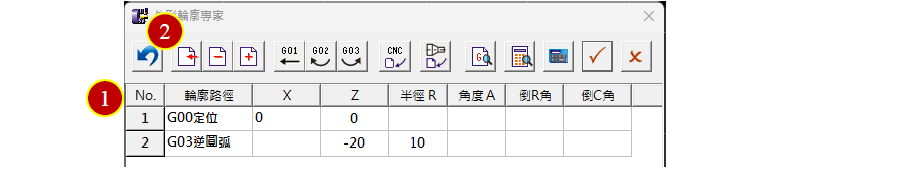

4.2.7 插入上一列
按插入鈕,可在工作形狀輸入區內,游標所在位置的下一列,插入一列指令。
(1) 將游標移至欲插入指令的上一列,
(2) 按【插入】鈕,

(3) 新增插入的指令列。

4.2.8 插入第一列
游標移至工作形狀入區内,第一列的第一格,按插入鈕,會在第一列入一列新的空白指令。
(1) 將游標移至第一列的第一格,
(2) 按【插入】鈕,

(3) 新增插入的第一列指令。

4.2.9 刪除
按刪除鈕,可在粗切專家的外形輸入區內,刪除游標所在位置的那一列指令。
(1) 將游標移至欲刪除指令的那一列,
(2) 按【刪除】鈕。

(3) 刪除了該列指令,游標跳至下一列。

4.2.10 新增
按新增鈕,可在粗切專家的外形輸入區內的最後一列下面,新增一列指令。
(1) 按【新增】鈕,新增一列指令。
(2) 在最後一列下面,新增一列指令。

[操作影片]

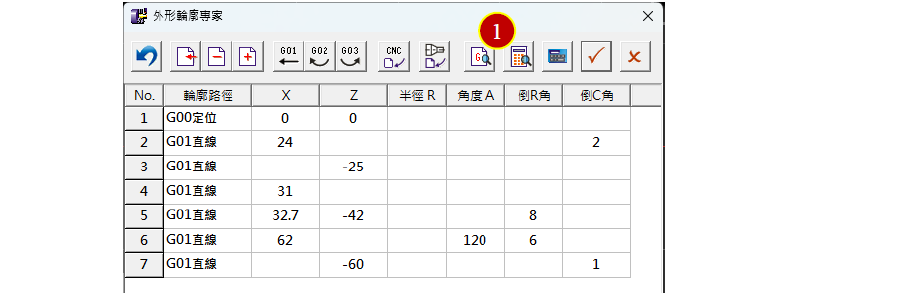

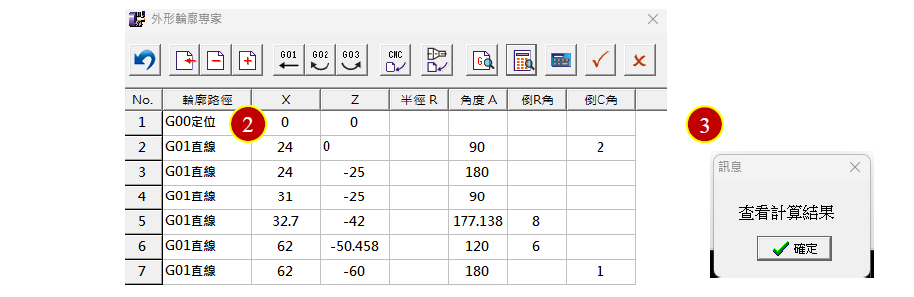

4.2.11 查看計算結果
按下查看計算結果。程式會幫你計算G00及G01之X, Z或角度的未填值。
查看完後,按確定鈕,未填入值就會消失。
(1) 按【查看計算結果】鈕,

(2) 輸入區會顯示G00及G01未填入的X, Z或角度值。
(3) 查看完後按【確定】鈕。

(4) 未填入值消失。

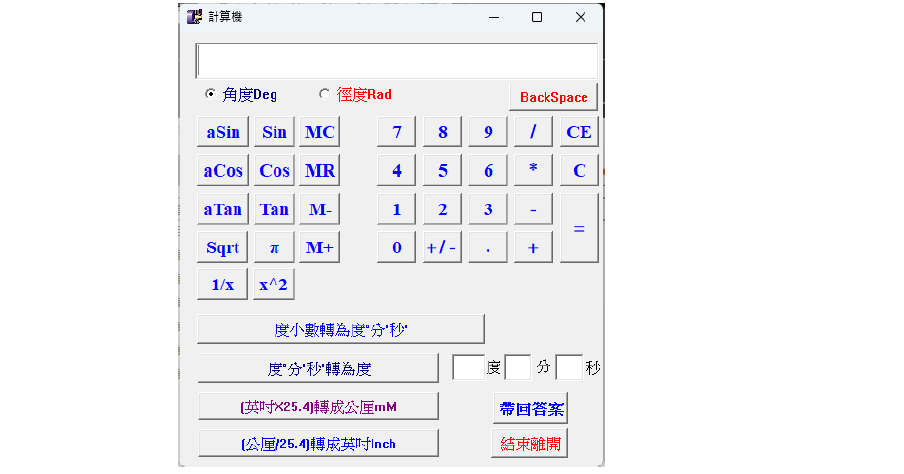

4.2.12 計算機
可做加減乘除及工程數學之運算,並將結果帶回。
(1) 按【計算機】按鈕,

(2) 會開啟工程用計算機。

[操作影片]
4.3 畫點
4.3.1 進入畫點步驟
(1) 按【畫點】按鈕,

(2) 會出現點畫點快速按鈕列。

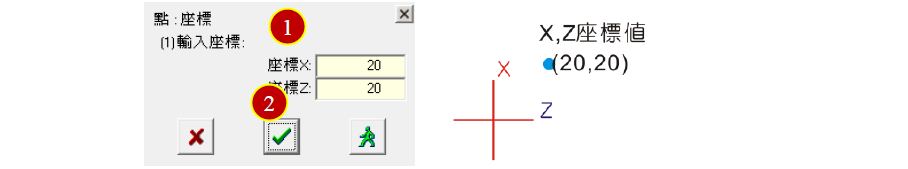

4.3.2 座標
(1) 輸入X座標值及Y座標值,
(2) 再按【確定】鈕

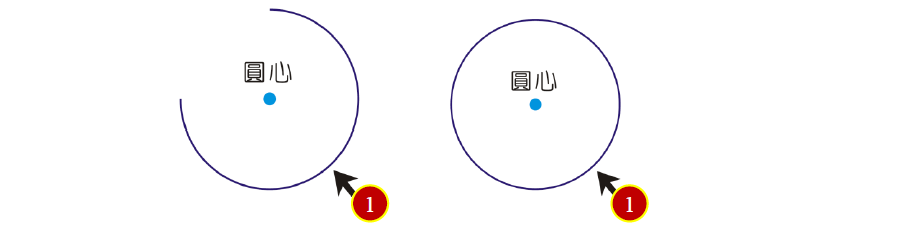

4.3.3 圓心
(1) 點選圖素(弧或圓),系統會直接繪出該圓弧的圓心。

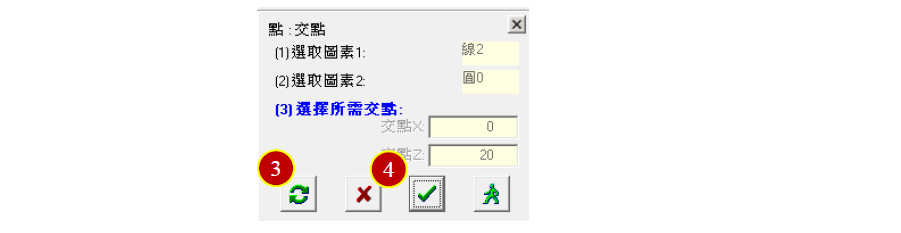

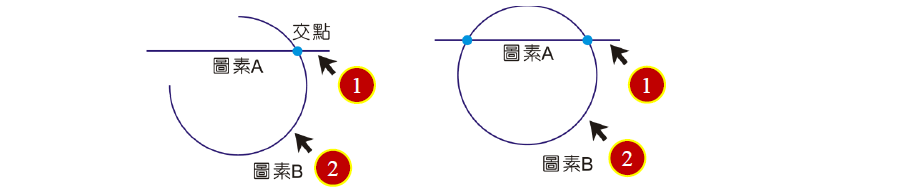

4.3.4 交點
(1) 點選圖素A
(2) 點選圖素B,若只有1個交點,系統會直接繪出

(3) 若有兩個交點,可按【下一個】按鈕,選擇交點,
(4) 再按【確定】按鈕。

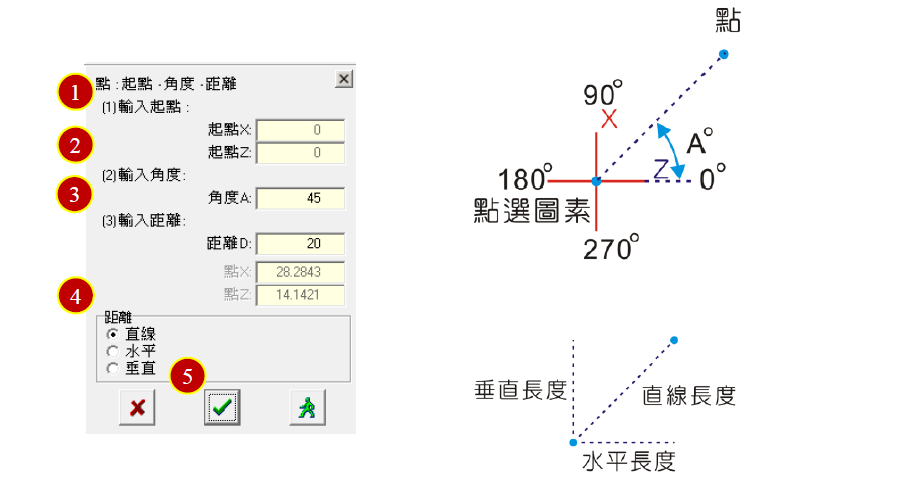

4.3.5 起點-角度-長度
(1) 輸入起點座標(X, Z),
(2) 再輸入角度、按【Enter】鍵。
(3) 再輸入長度。

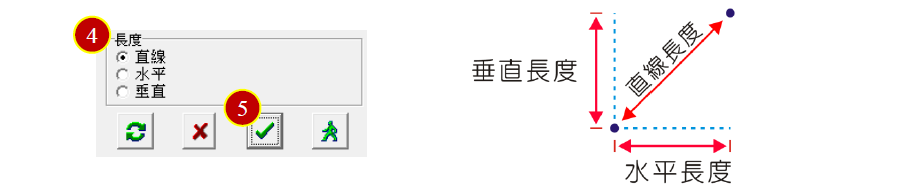

(4) 選擇距離方式(距離長度定方式有:A.直線長度、B.水平長度、C.垂直長度)
(5) 再按【確定】按鈕

4.3.6 中點
(1) 點選圖素(直線),系統會直接繪出該直線的中點。

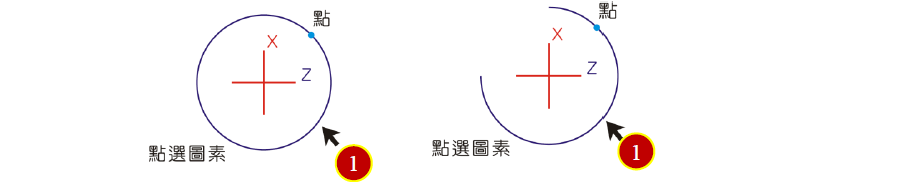

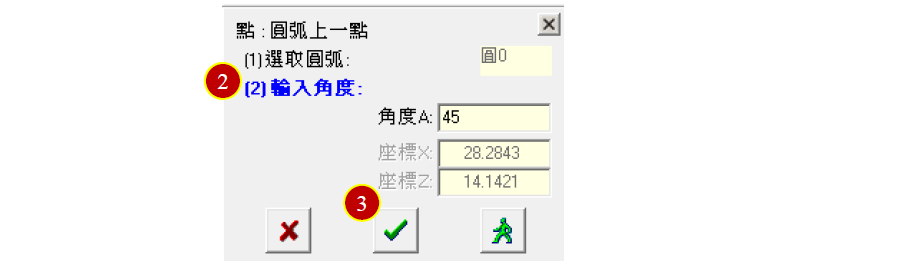

4.3.7 圓弧上畫點
(1) 點選圖素(圓或弧),

(2) 再輸入角度,
(3) 再按【確定】按鈕。

[操作影片]
4.4 畫線
4.4.1 進入畫點步驟及介紹
(1) 按【畫線】按鈕,

(2) 會出現畫線快速按鈕,點選要畫線的快速按鈕,再依不同的繪法輸入。

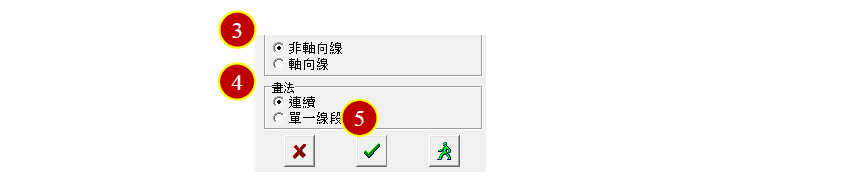

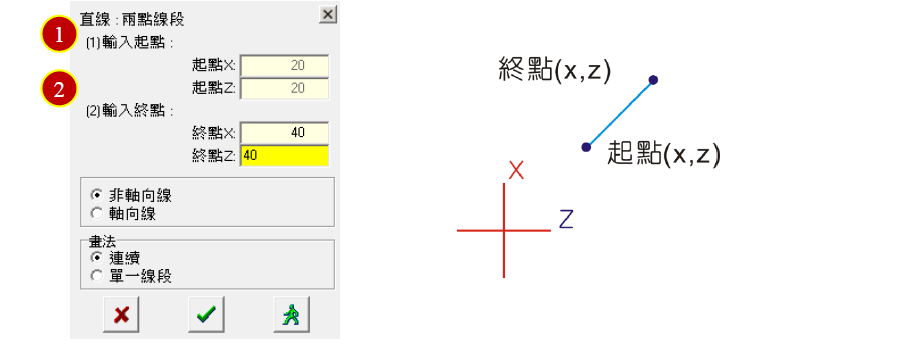

4.4.2 兩點線
(1) 輸入起X, Z座標,
(2) 再諭入終點X, Z座標,
(a) 註:在XZ座標輸入框內,按住【Ctrl】鍵,點選圖素【點】,可取得該點座標。

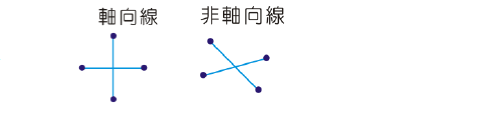

(3) 選擇軸向或非軸向線,
(a) 軸向線:只能繪製水平線或垂直線
(b) 非軸向線:任意繪製直線的角度

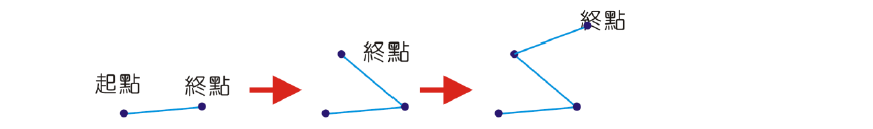

(4) 再選擇連續或非連續。
(a) 連續:直線的終點會成為下一條線的起點,只需再輸入下一條直線的終點。
(b) 單一線段:每次都需輸入直線的起點和終點。

(5) 再按【確定】按鈕。

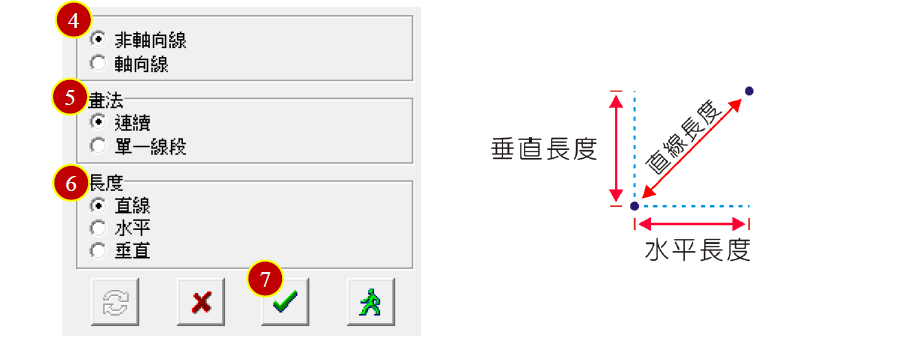

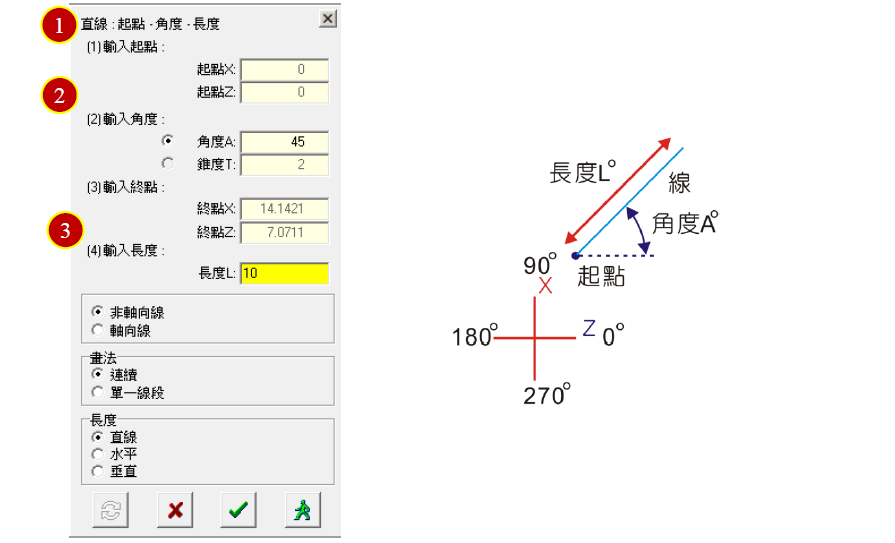

4.4.3 起點 – 角度 – 長度
(1) 輸入起點座標(X, Z),
(2) 再輸入【角度】。
(a) 在角度輸入框內,也可以滑鼠至繪圖視窗中指定【角度】
(3) 再輸入【長度】。
(a) 在長度輸入框內,也可以滑鼠至繪圖視窗中指定【長度】

(4) 選擇軸向線與非軸向線,
(5) 選擇畫法,
(6) 選擇長度方法,
(a) 長度指定方式有:1.直線長度、2.水平長度、3.垂直長度
(7) 再按【確定】按鈕。

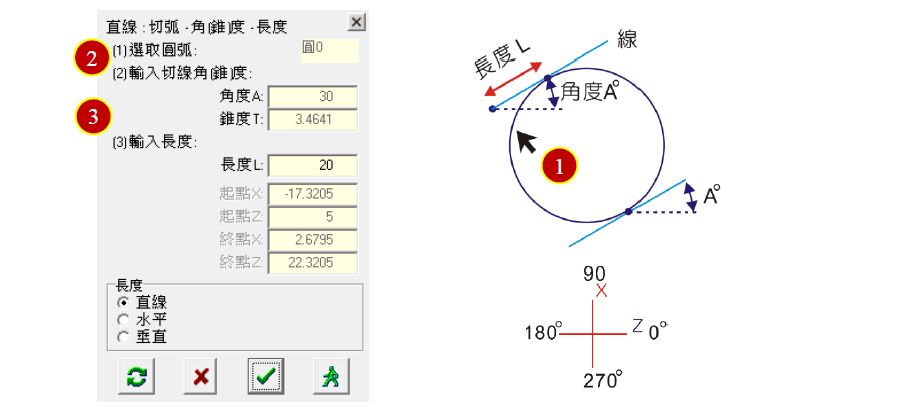

4.4.4 切弧 – 角(錐)度 – 長度
(1) 點選【圖素(圓或弧)】
(2) 輸入【角度】或【錐度】。
(3) 輸入【長度】。

(4) 選擇長度指定方式。
(5) 再按【確定】按鈕。

4.4.5 起點 – 切弧
(1) 輸入起點座標(x,z),按【Enter】按鍵
(2) 再選取【圓弧】
(3) 再按【確定】按鈕

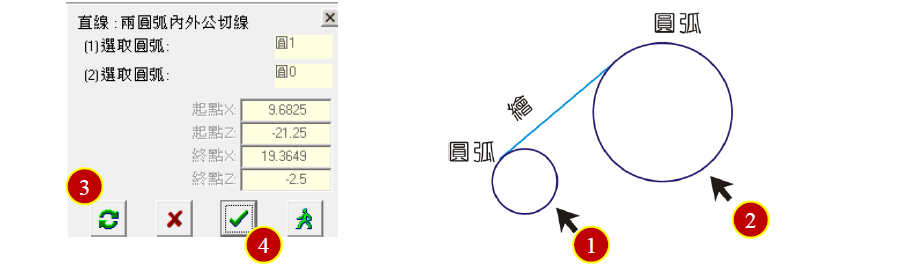

4.4.6 兩點弧內外公切線
(1) 點選圓弧A,
(2) 點選B,
(3) 點【下一個】按鈕,選擇公切線,
(4) 再按【確定】按鈕。

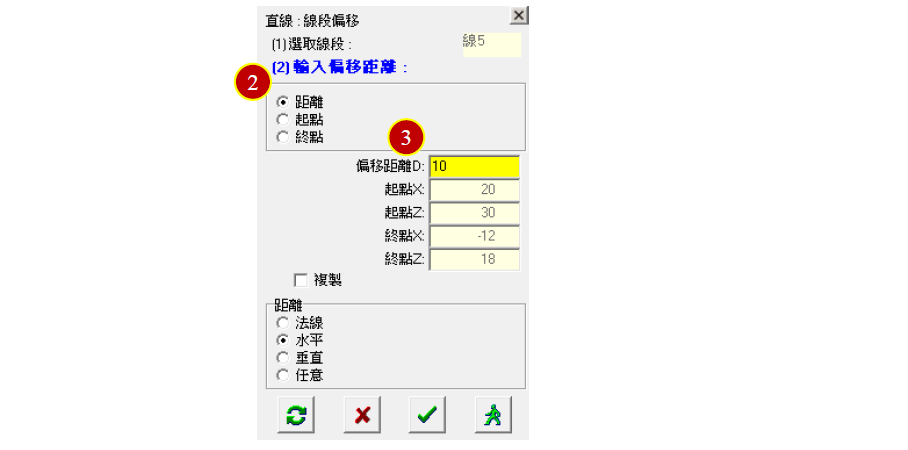

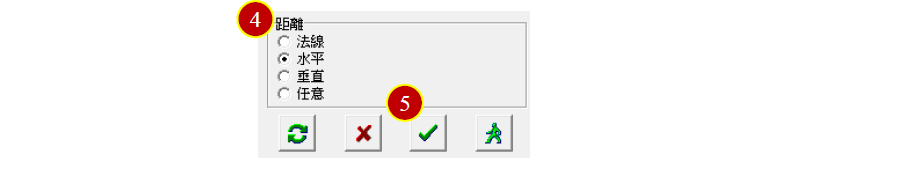

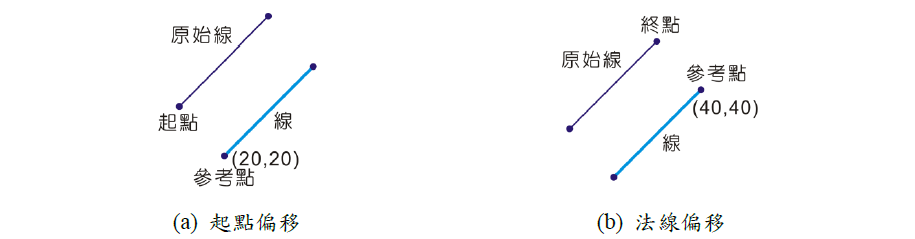

4.4.7 線段偏移
(1) 點選圖素【線】,
(2) 選擇依【距離】、【起點】、【終點】偏移,
(a) 起點偏移
(b) 終點偏移

(3) 輸入偏移【距離】、【起點(X, Z)】、【終點(X, Z)】。

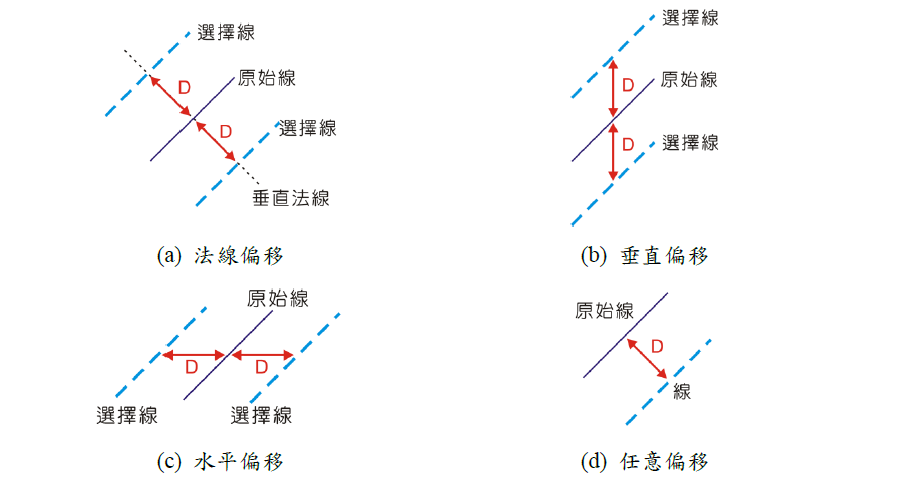

(4) 再選擇【法線】、【垂直】、【水平】、【垂直】距離偏移。
(a) 法線偏移
(b) 水平偏移
(c) 垂直偏移
(d) 任意偏移,若選擇鉅離為【任意】,按住【Ctrl】鍵不放,再用滑鼠移動至要偏移的置即可。

(5) 按【下一個】按鈕,選擇偏移線,
(6) 再按【確定】按鈕

[操作影片]

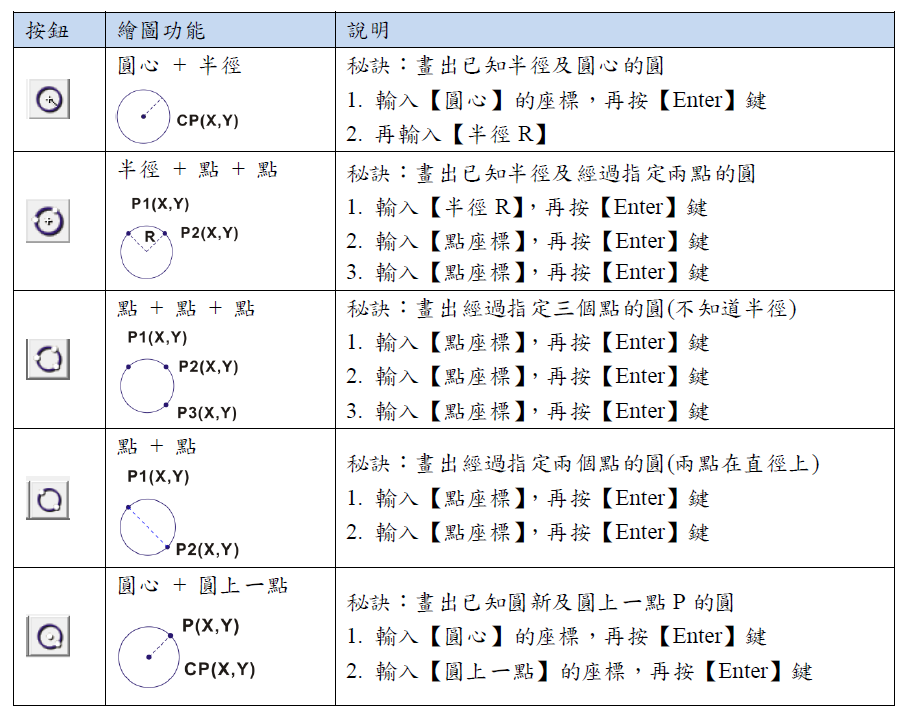

4.5 畫圓
4.5.1 進入畫圓步驟
(1) 按【畫圓】按鈕,

(2) 會出現畫圓快速按鈕,點選要畫線的快速按鈕,再依不同的繪法輸入。

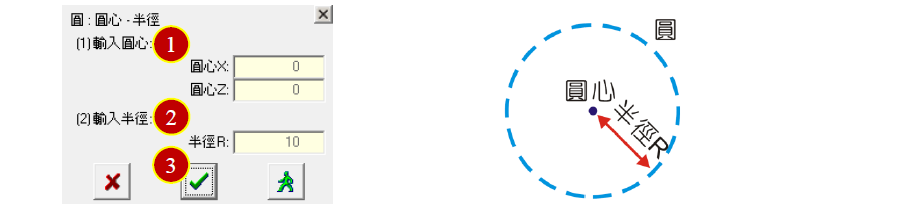

4.5.2 圓心 – 半徑
(1) 輸入圓心座標(X, Z),再按【Enter】鍵,
(2) 輸入半徑R,
(3) 再按【確定】鈕。

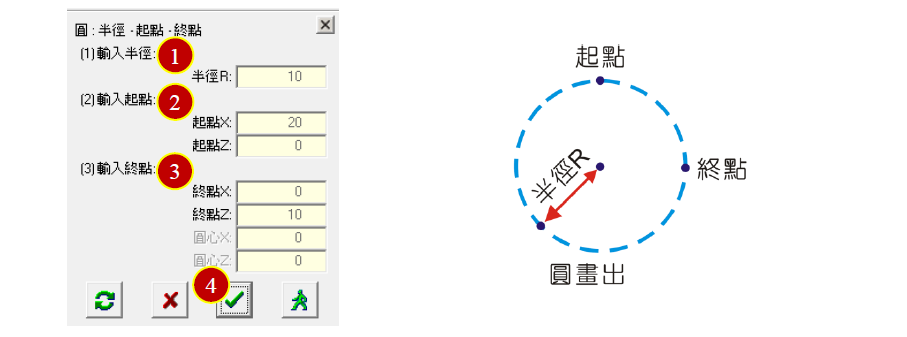

4.5.3 半徑 – 起點 – 終點
(1) 輸入(半徑R值),再按【Enter】鍵,
(2) 輸入起點座標(X, Z),再按【Enter】鍵,
(3) 輸入終點座標(X, Z)。
(4) 按【確定】鈕。

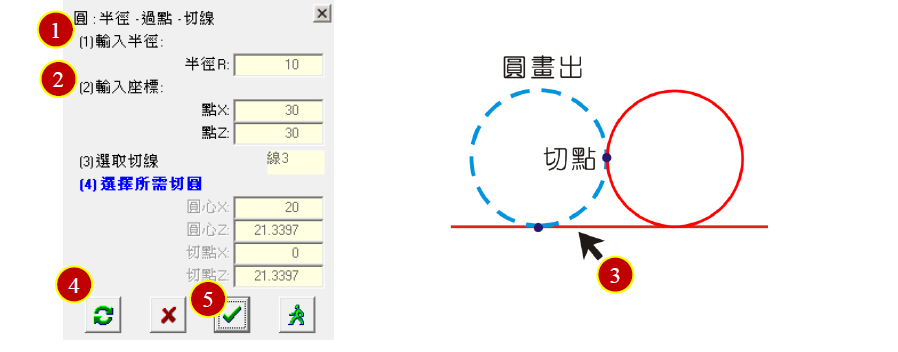

4.5.4 過點 – 切線
(1) 輸入半徑R,再按【Enter】鍵,
(2) 輸入切點座標(X, Z),再按鍵,
(3) 用滑鼠點選切線,
(4) 按【下一個】按鈕,選擇要繪出的圓。
(5) 再按【確定】鈕。

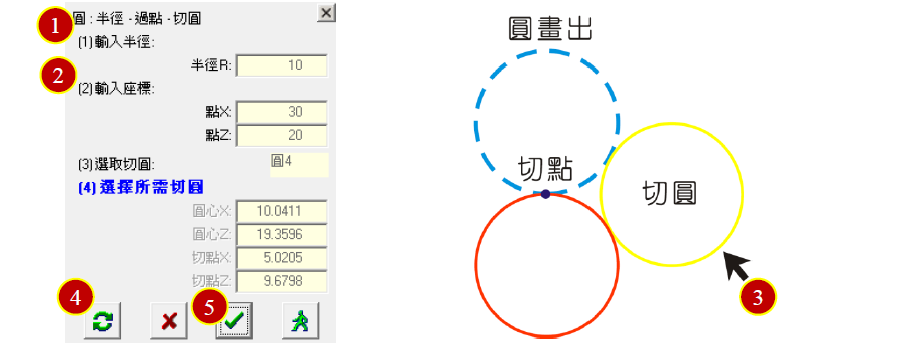

4.5.5 過點 – 切圓
(1) 輸入半徑R,再按【Enter】鍵,
(2) 輸入切點座標(X, Z),再按鍵,
(3) 用滑鼠點選切圓,
(4) 按【下一個】按鈕,選擇要繪出的圓。
(5) 再按【確定】鈕。

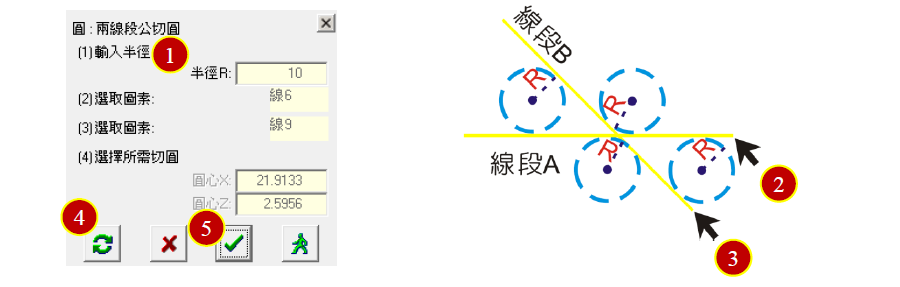

4.5.6 兩線段公切圓
(1) 輸入半徑R,再按【Enter】鍵,
(2) 用滑鼠點選線段A,
(3) 用滑鼠點選線段B,
(4) 按【下一個】按鈕,選擇要繪出的圓。
(5) 再按【確定】按鈕。

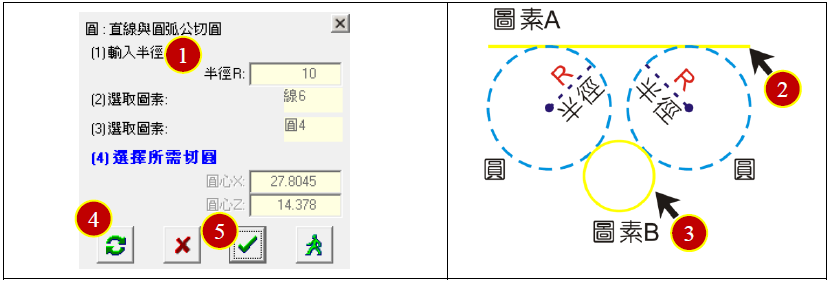

4.5.7 直線與圓弧公切圓
(1) 輸入半徑R,再按【Enter】鍵,
(2) 用滑鼠點選圖素A切線,
(3) 用滑鼠點選圖素B圓弧,
(4) 按【下一個】按鈕,選擇要繪出的圓。
(5) 再按【確定】按鈕。

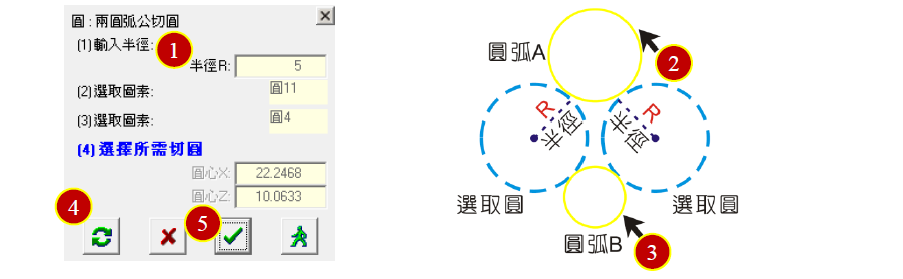

4.5.8 兩圓弧公切圓
(1) 輸入半徑R,再按【Enter】鍵
(2) 用滑鼠點選圓弧A,
(3) 用滑鼠點選圓弧B,
(4) 按【下一個】按鈕,選擇要繪出的圓。
(5) 再按【確定】按鈕。

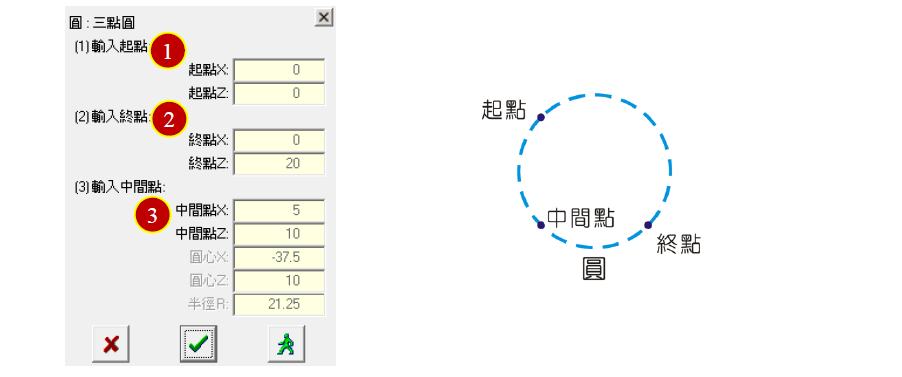

4.5.9 三點圓(起點 – 終點 – 中間點)
(1) 輸入起點座標值(X, z),再按【Enter】鍵,
(2) 輸入終點座標值(X, Z),再按【Enter】鍵,
(3) 輸入中間點座標值(X, ),再按【Enter】鍵,
(4) 再按【確定】按鈕。

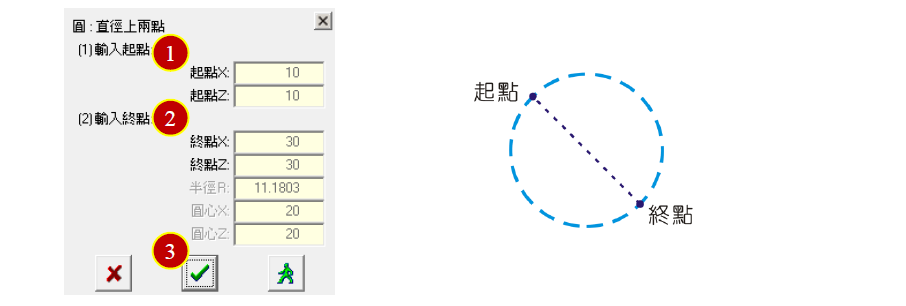

4.5.10 兩點圓
(1) 輸入起點座標(X, Z),再按【Enter】鍵,
(2) 輸入終點座標(X, Z),再按【Enter】鍵,
(3) 再按【確定】鈕。

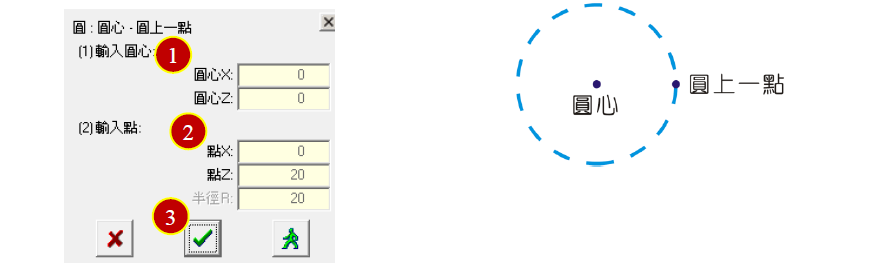

4.5.11 圓心 – 圓上一點
(1) 輸入圓心座標(X, Z),再按【Enter】鍵,
(2) 輸入圓上一點座標(X, Z),再按【Enter】鍵,
(3) 再按【確定】鈕。

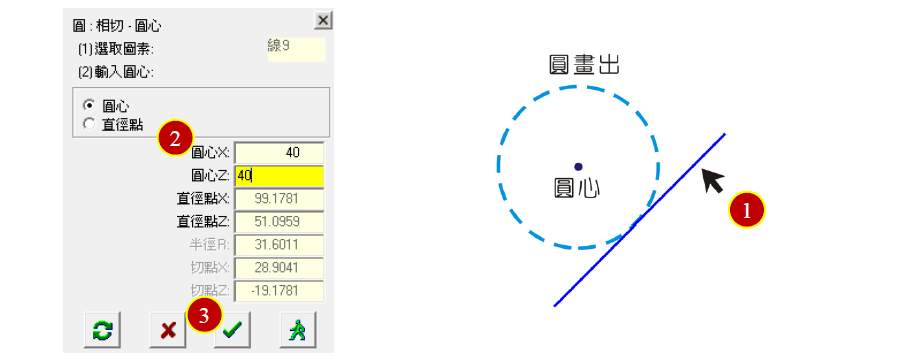

4.5.12 相切 – 圓心
(1) 點選相切的圖素,
(2) 輸入圓心座標(X, Z),
(3) 按【確定】鈕。

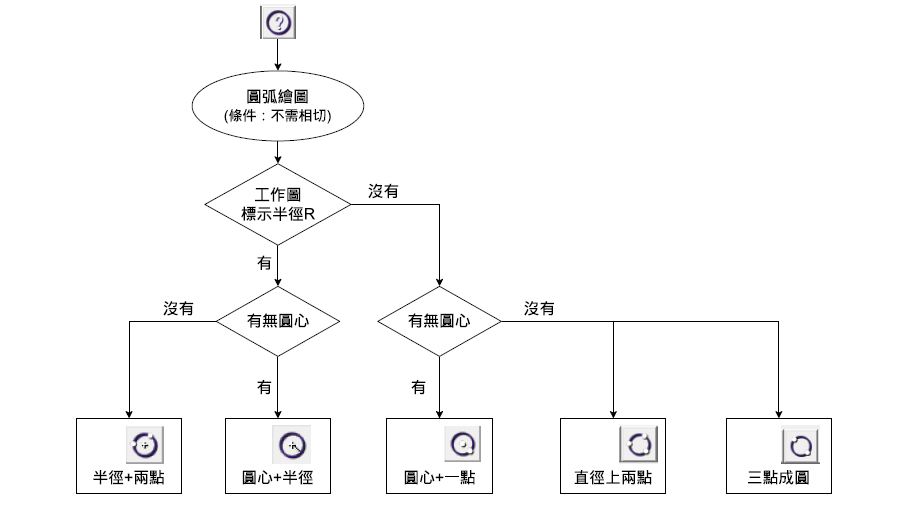

4.5.13 畫圓精靈 – 不需相切

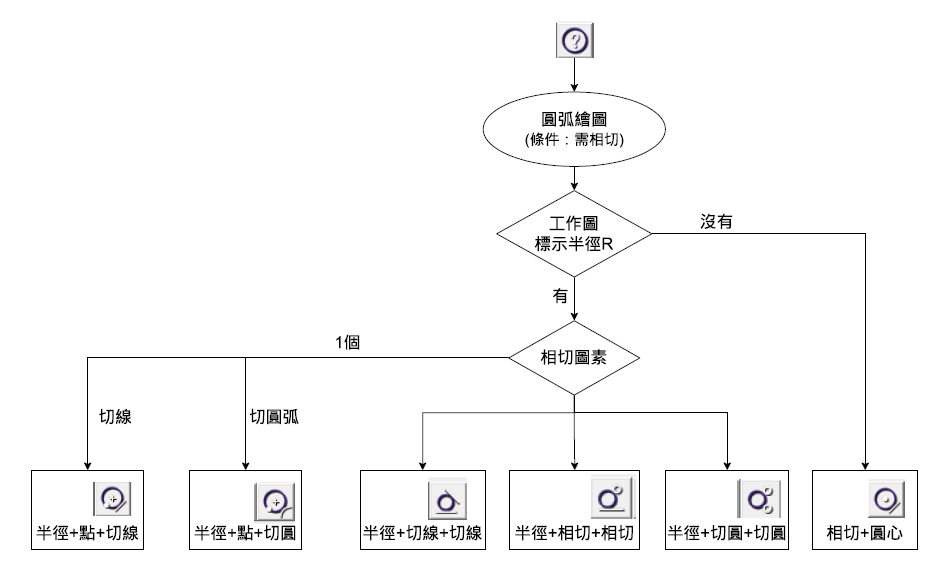

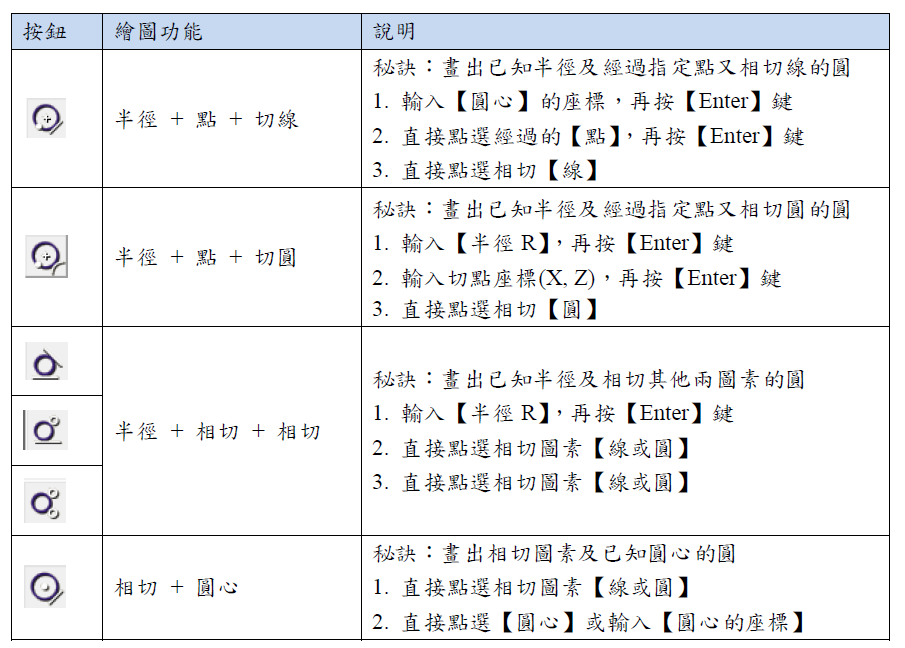

4.5.14 畫圓精靈 – 需相切


[操作影片]
4.6 畫弧
4.6.1 進入畫弧步驟
(1) 按【畫弧】按鈕,

(2) 會出現畫弧快速按鈕,點選要畫弧的快速按鈕,再依不同的繪法輸入。

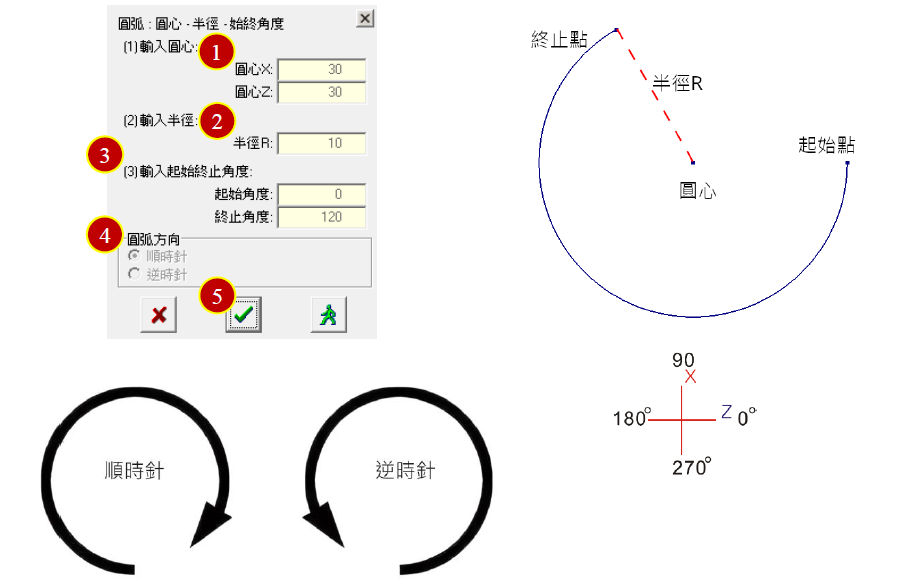

4.6.2 圓心 – 半徑 – 始終角度
(1) 輸入圓心座標(X, Z),再按【Enter】鍵,
(2) 輸入半徑R,再按【Enter】鍵,
(3) 輸入起始終止角度,
(4) 選擇圓弧方向(順時針與逆時針),
(5) 按【確定】鈕。

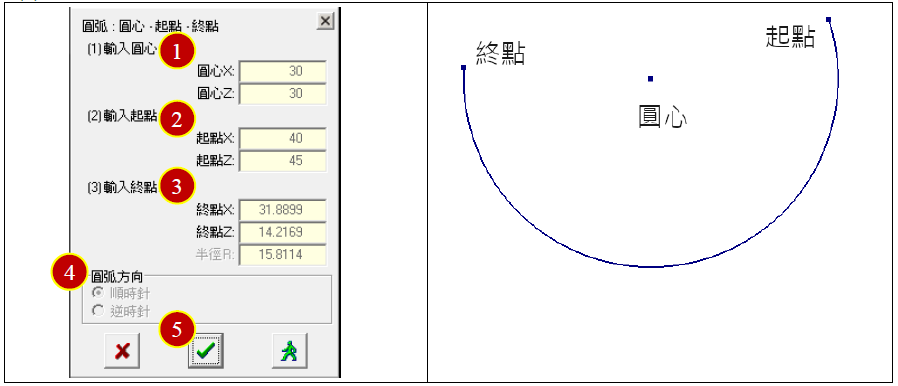

4.6.3 圓心 – 起點 – 終點
(1) 輸入圓心座標(X, Z),再按【Enter】鍵,
(2) 輸入起點座標(X, Z),再按【Enter】鍵,
(3) 輸入終點座標(X, Z),再按【Enter】鍵,
(4) 選擇圓弧方向(順時針與逆時針),
(5) 按【確定】鈕。

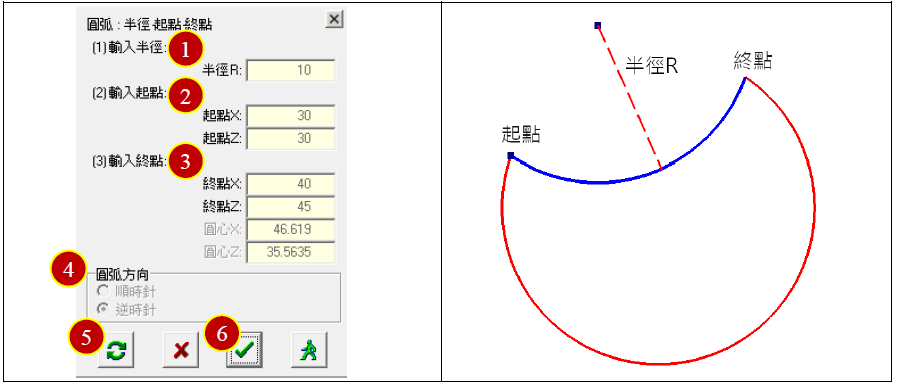

4.6.4 半徑 – 起點 – 終點
(1) 輸入半徑R,再按【Enter】鍵,
(2) 輸入起點座標(X, Z),再按【Enter】鍵,
(3) 輸入終點座標(X, Z),再按【Enter】鍵,
(4) 選擇圓弧方向(順時針與逆時針),
(5) 按【下一個】按鈕,選擇要繪出的圓,
(6) 按【確定】鈕。

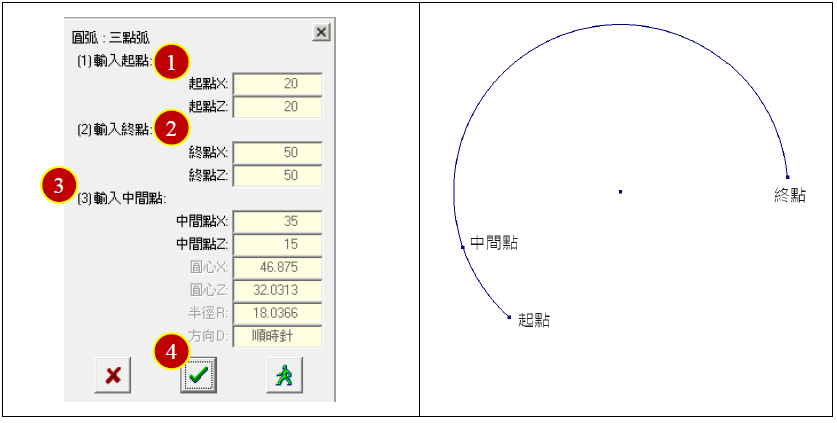

4.6.5 起點 – 終點 – 中間點
(1) 輸入起點座標(X, Z),再按【Enter】鍵,
(2) 輸入終點座標(X, Z),再按【Enter】鍵,
(3) 輸入中間點座標(X, Z),再按【Enter】鍵,
(4) 按【確定】鈕。

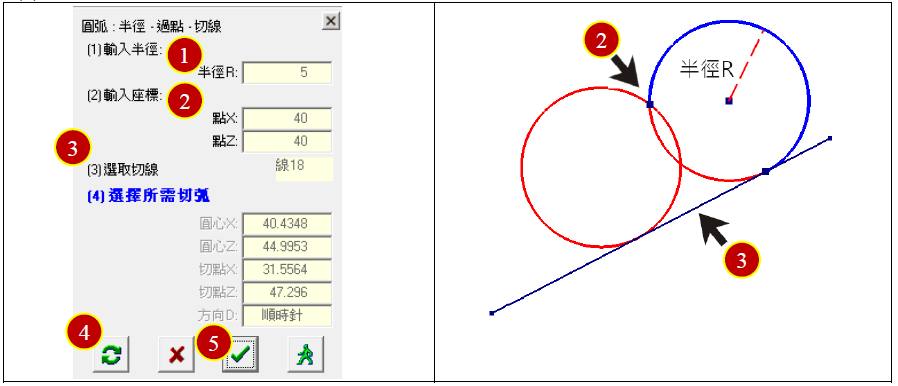

4.6.6 過點切線
(1) 輸入半徑R,再按【Enter】鍵,
(2) 輸入圓弧上一點座標(X, Z),再按【Enter】鍵,
(3) 用滑鼠點選切線圖素,
(4) 按【下一個】按鈕,選擇要繪出的圓,
(5) 按【確定】鈕。

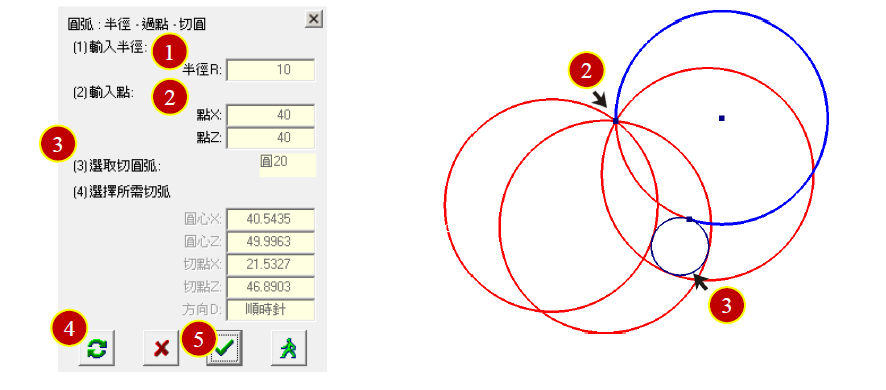

4.6.7 半徑 – 過點 – 切圓
(1) 輸入半徑R,再按【Enter】鍵,
(2) 輸入圓弧上一點座標(X, Z),再按【Enter】鍵,
(3) 用滑鼠點選切圓圖素,
(4) 按【下一個】按鈕,選擇要繪出的圓,
(5) 按【確定】鈕。

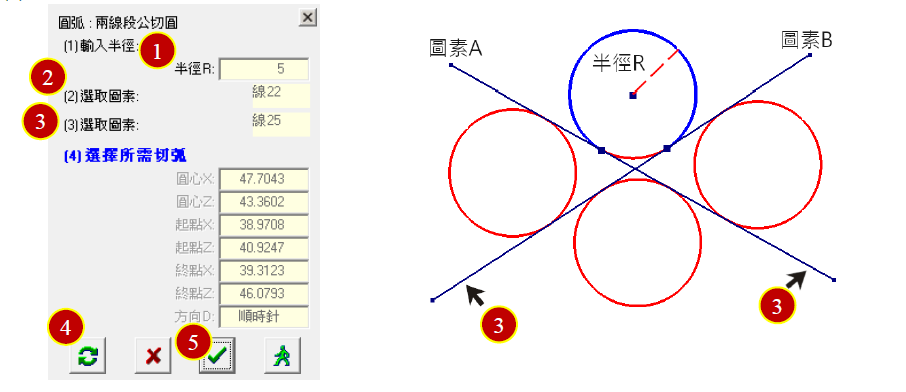

4.6.8 兩線段公切圓弧
(1) 輸入半徑R,再按【Enter】鍵,
(2) 用滑鼠點選切線圖素A,
(3) 用滑鼠點選切線圖素B,
(4) 按【下一個】按鈕,選擇要繪出的圓,
(5) 按【確定】鈕。

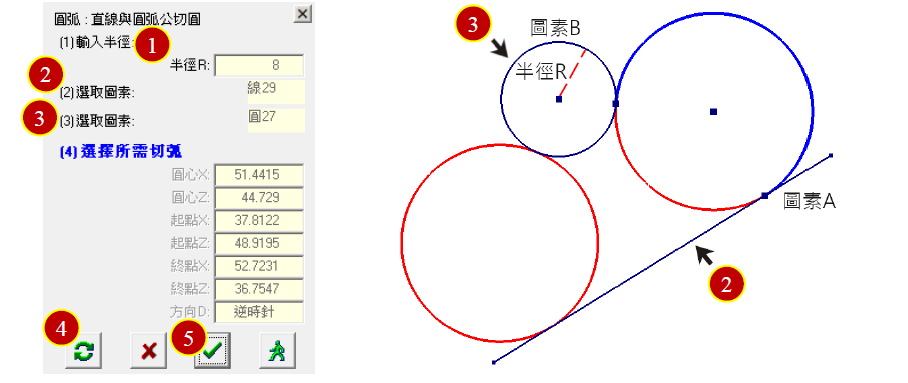

4.6.9 直線與圓弧公切圓弧
(1) 輸入半徑R,再按【Enter】鍵,
(2) 用滑鼠點選圖素A切線,
(3) 用滑鼠點選圖素B圓弧,
(4) 按【下一個】按鈕,選擇要繪出的圓。
(5) 再按【確定】按鈕。

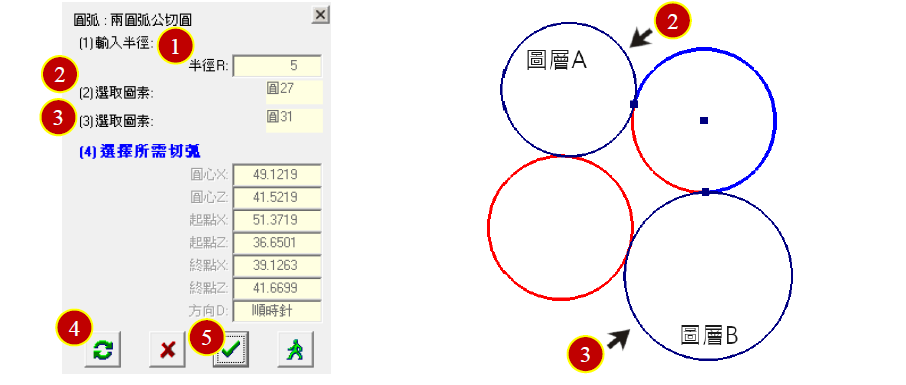

4.6.10 兩圓弧公切圓弧
(1) 輸入半徑R,再按【Enter】鍵,
(2) 用滑鼠點選切圓弧圖素A,
(3) 用滑鼠點選切圓弧圖素B,
(4) 按【下一個】按鈕,選擇要繪出的圓,
(5) 按【確定】鈕。

[操作影片]
4.7 修剪與倒角

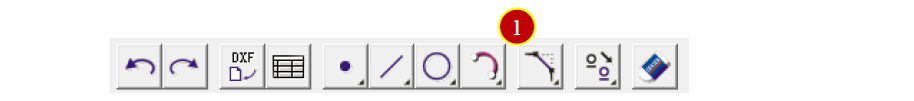

4.7.1 進入修剪與倒角步驟
(1) 按【修剪與倒角】按鈕,

(2) 會出現修剪與倒角快速按鈕,點選需要功能的快速按鈕,再依不同的繪法輸入。

4.7.2 自動分段
按【自動分段】會將形工作區內有交點(包括延伸交點)的所有圖素,自動產生交點,並將圖素分段。

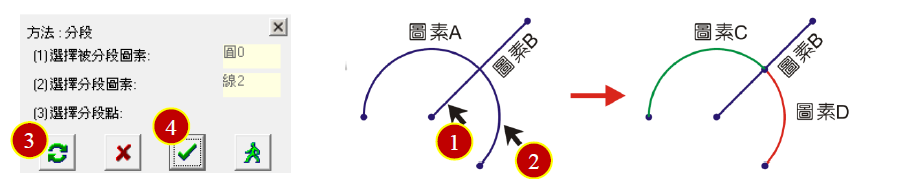

4.7.3 分段
先後點選兩有交點的圖素(線段或圓弧),依照其兩者交點進行分段。
(1) 先點選被分段圖素A,
(2) 再點選分段圖素B,
(3) 若有二分段點,按【下一個】按鈕,選擇要分段的點。
(4) 再按【確定】按鈕。圖素A就會被圖素B分成圖素C和D兩個圖素。

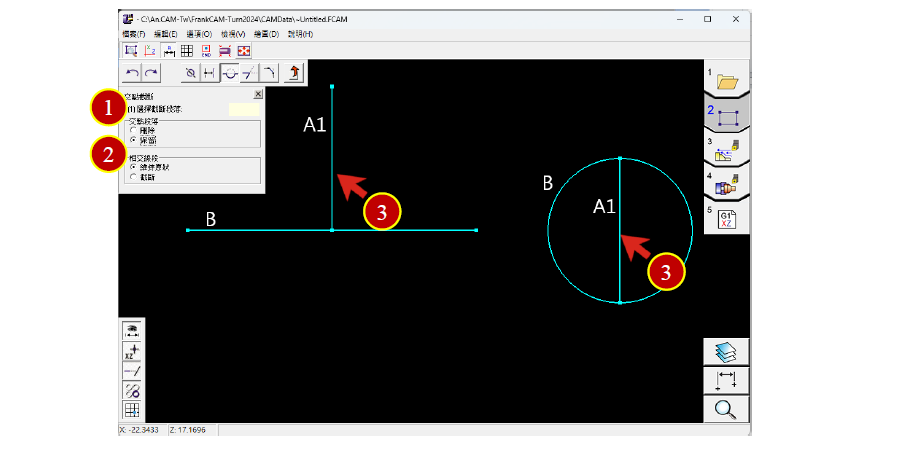

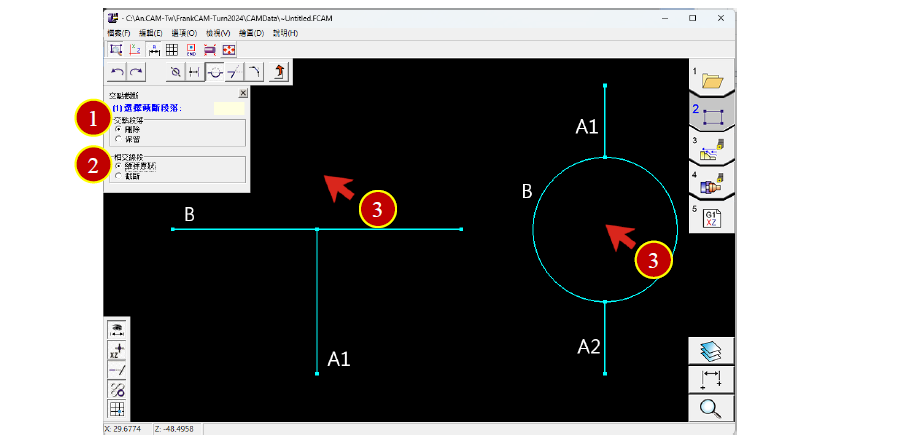

4.7.4 交點截斷

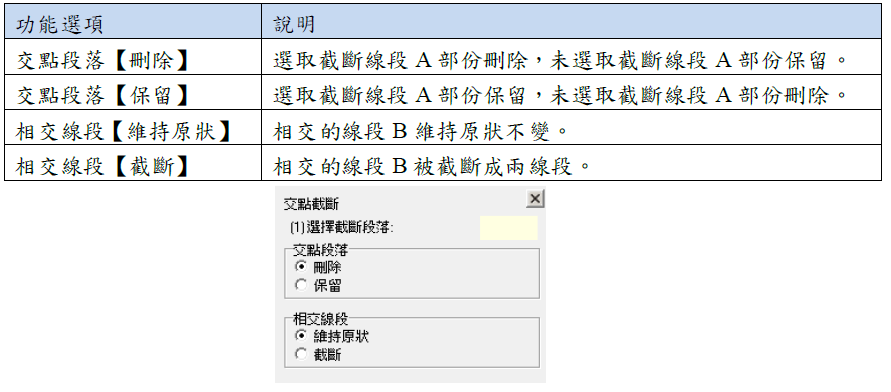

截斷功能說明:

4.7.5 交點截斷 - 情況(一)
(1) 交點段落【刪除】,
(2) 相交線段【維持原狀】,
(3) 選取要刪除的A線段部份。
結果:選取A線段部份將會被截斷刪除,未選取的A線段份將會被保留,例如:A1
及A2線段。而相交的線段或圓弧B維持原狀不變。

4.7.6 交點截斷 - 情況(二)
(1) 交點段落【刪除】,
(2) 相交線段【截斷】,
(3) 選取要刪除的A線段部份。
結果:選取A線段部份將會被截斷刪除,未選取的A線段份將會被保留,例如:A1
及A2線段。而相交的線段或圓弧B,截斷成B1及B2線段。

4.7.7 交點截斷 - 情況(四)
(1) 交點段落【保留】,
(2) 相交線段【維持原狀】,
(3) 選取要刪除的A線段部份。
結果:選取A線段部份將會被截斷保留,未選取的A線段將會被刪除,例如:A1
線段。而相交的線段B或圓弧維持不變。

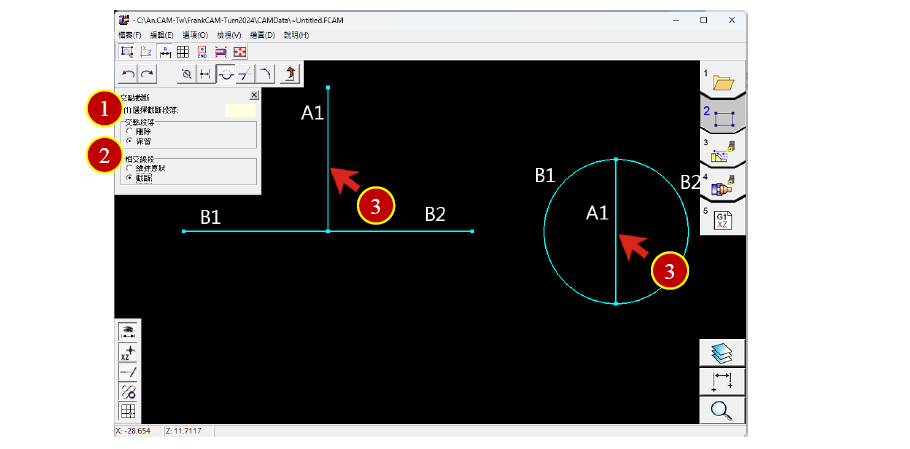

4.7.8 交點截斷 - 情況(四)
(1) 交點段落【保留】,
(2) 相交線段【截斷】,
(3) 選取要刪除的A線段部份。
結果:選取A線段部份將會被截斷保留,未選取的A線段將會被刪除,例如:A1
線段。而相交的線段B或圓弧,截斷成B1及B2。

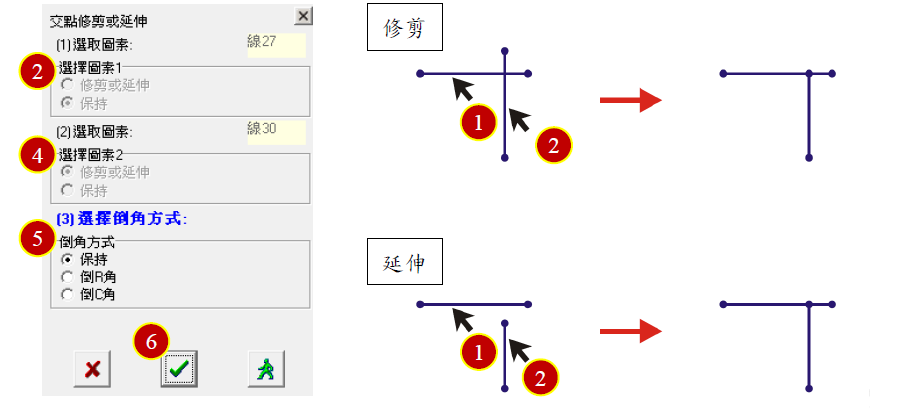

4.7.9 交點修剪或延伸
修剪多餘的圖素,或是延伸未相交的圖素到與另一圖素相交。
(1) 點選要做相交修剪的圖素A,選取時以滑鼠點選處為保留側。
(2) 選擇【保持】,
(3) 點選要相交修剪的圖素B,
(4) 選擇【修剪或延伸】,
(5) 選擇倒角方式【保留】,
(6) 按【確定】按鈕,系統自動以此點選處判斷兩素是要做修剪或延伸。

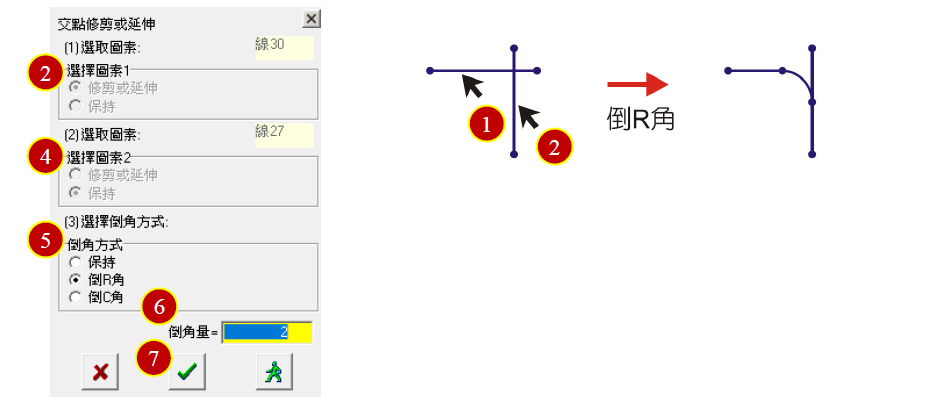

4.7.10 交點修剪或延伸並倒R角
修剪多餘的圖素,或是延伸未相交的圖素到與另一圖素相交,並倒R角。
(1) 點選要做相交修剪的圖素A,選取時以滑鼠點選處為保留側。
(2) 選擇【保持】,
(3) 點選要相交修剪的圖素B,
(4) 選擇【修剪或延伸】,
(5) 選擇倒角方式【倒R角】,
(6) 輸入【倒角量】,
(7) 按【確定】按鈕,系統自動以此點選處判斷兩素是要做修剪或延伸。

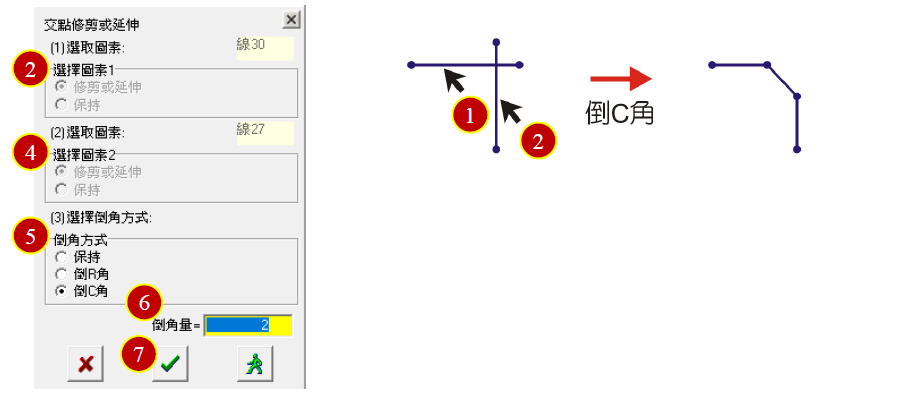

4.7.11 交點修剪或延伸並倒C角
修剪多餘的圖素,或是延伸未相交的圖素到與另一圖素相交,並倒C角。
(1) 點選要做相交修剪的圖素A,選取時以滑鼠點選處為保留側。
(2) 選擇【保持】,
(3) 點選要相交修剪的圖素B,
(4) 選擇【修剪或延伸】,
(5) 選擇倒角方式【倒C角】,
(6) 輸入【倒角量】,
(7) 按【確定】按鈕,系統自動以此點選處判斷兩素是要做修剪或延伸。

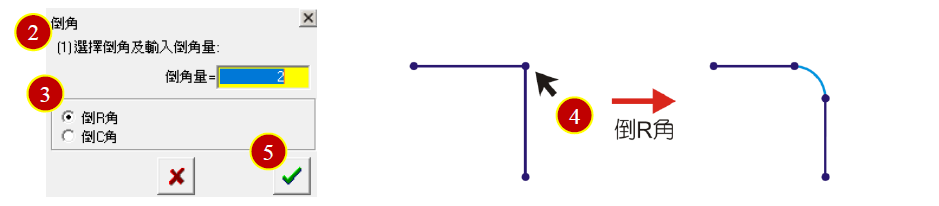

4.7.12 倒R角
(1) 選擇【倒角】按鈕,
(2) 再輸入【倒角值】,
(3) 選擇【倒R角】
(4) 點選要轉換為倒R角的夾角,
(5) 按【確定】按鈕。

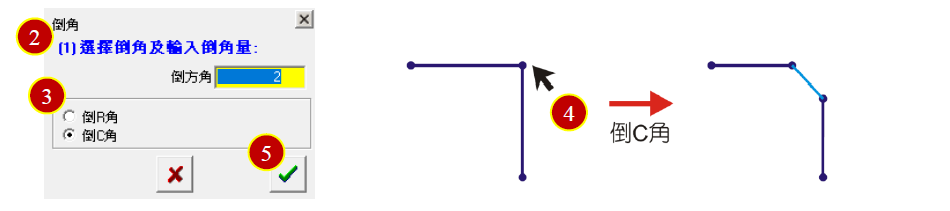

4.7.13 倒C角
(1) 選擇【倒角】按鈕,
(2) 再輸入【倒角值】,
(3) 選擇【倒C角】
(4) 點選要轉換為倒C角的夾角,
(5) 按【確定】按鈕。

4.8 變形
4.8.1 進入變形步驟
(1) 按【變形】按鈕,

(2) 會出現變形快速按鈕,點選需要功能的快速按鈕,再依不同的繪法輸入。

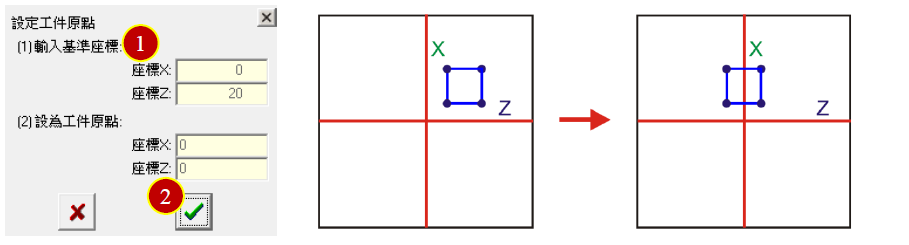

4.8.2 設定工作原點
(1) 輸入基準座標值(X, Z),
(2) 按【確定】按鈕。會將基準座標值(X, Z)設定為工件原點(0, 0)。

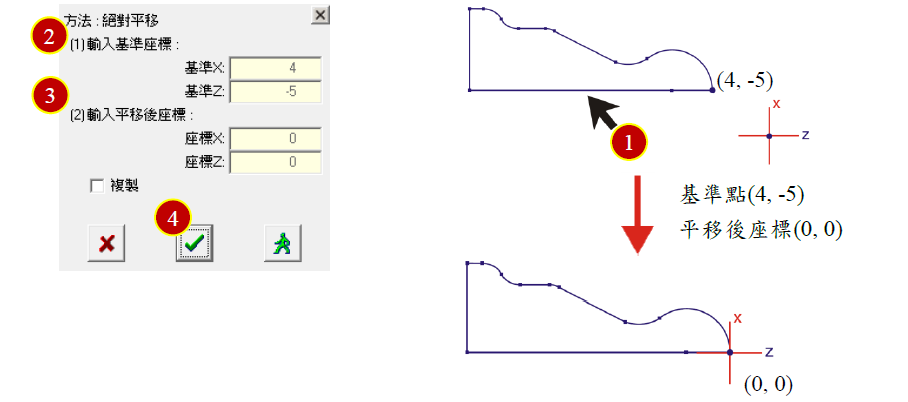

4.8.3 絕對位置平移
(1) 點選要平移的圖素,
(2) 輸入基準座標(X, Z),再按【Enter】鍵,
(3) 輸入平移後座標(X, Z),再按鍵【Enter】鍵,
(4) 按【確定】按鈕。

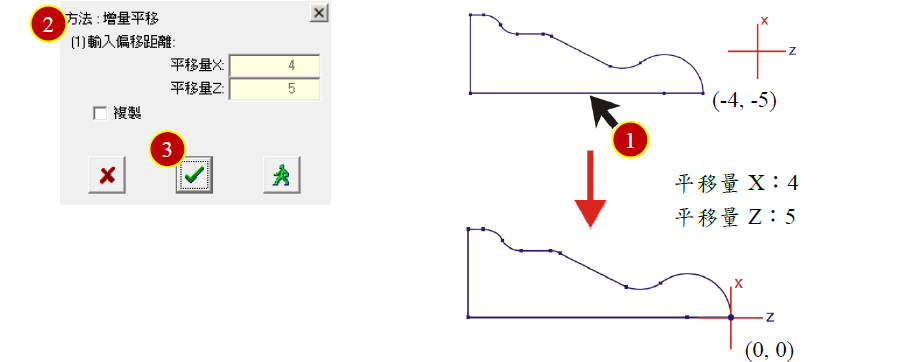

4.8.4 增量平移
(1) 點選要平移的圖素,
(2) 輸入偏移距離【平移量】(X, Z),再按鍵【Enter】鍵,
(3) 按【確定】按鈕。

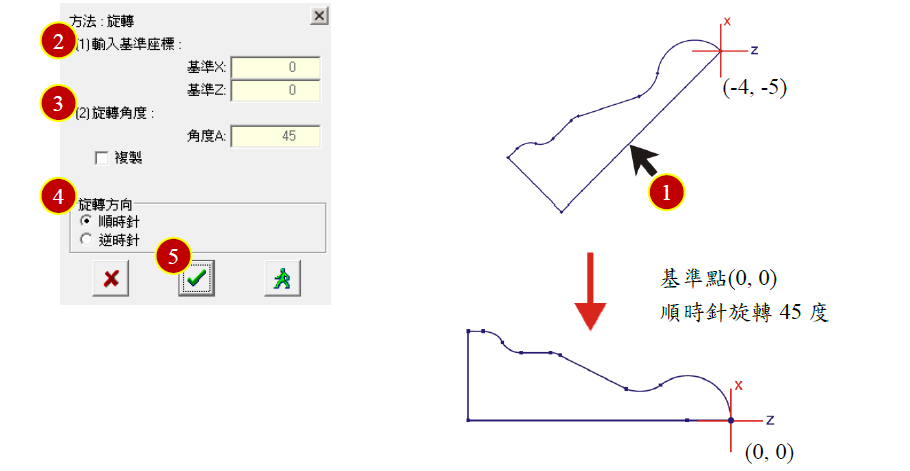

4.8.5 旋轉
(1) 點選要旋轉的圖素,
(2) 輸入基準座標(X, Z),再按【Enter】鍵,
(3) 輸入偏移距離【旋轉角度(A)】,再按鍵【Enter】鍵,
(4) 選擇旋轉方向(順時針或逆時針)
(5) 按【確定】按鈕。

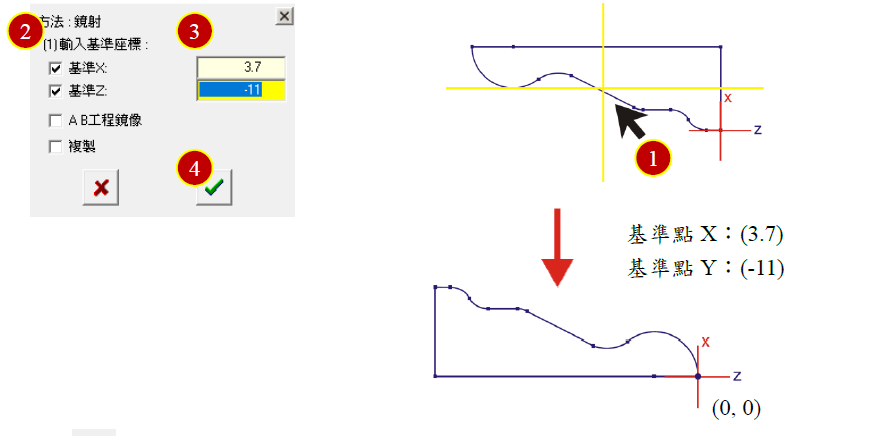

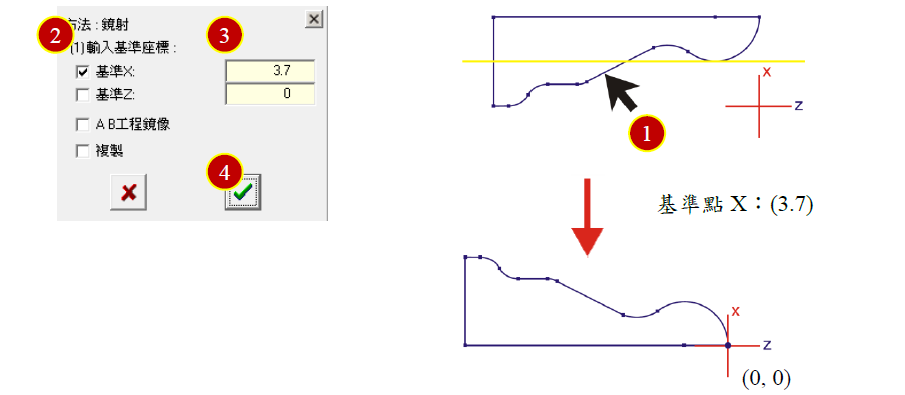

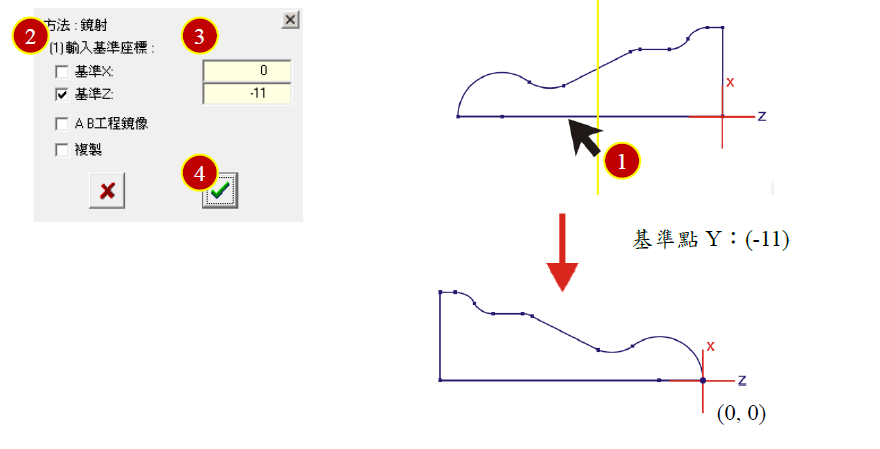

4.8.6 鏡射
(1) 點選要鏡射的圖素,
(2) 勾選要鏡射的基準軸
(3) 輸入基準座標(X, Z),再按【Enter】鍵,
(4) 按【確定】按鈕。
(a) 基準X軸鏡射

(b) 基準Y軸鏡射

(c) 基準X、Y軸鏡射

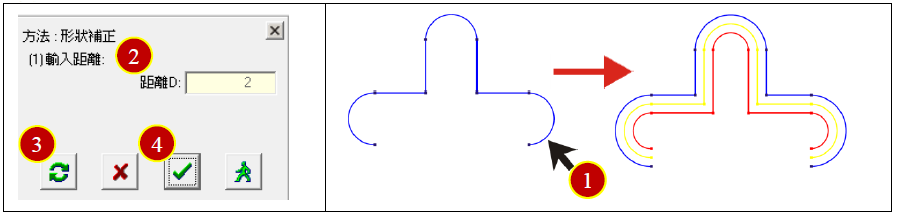

4.8.7 形狀補正
(1) 點選要形狀補正的連續段落,
(2) 輸入距離D
(3) 按【下一個】按鈕或【F5】鍵,選擇補正輪廓,
(4) 按【確認】按鈕。

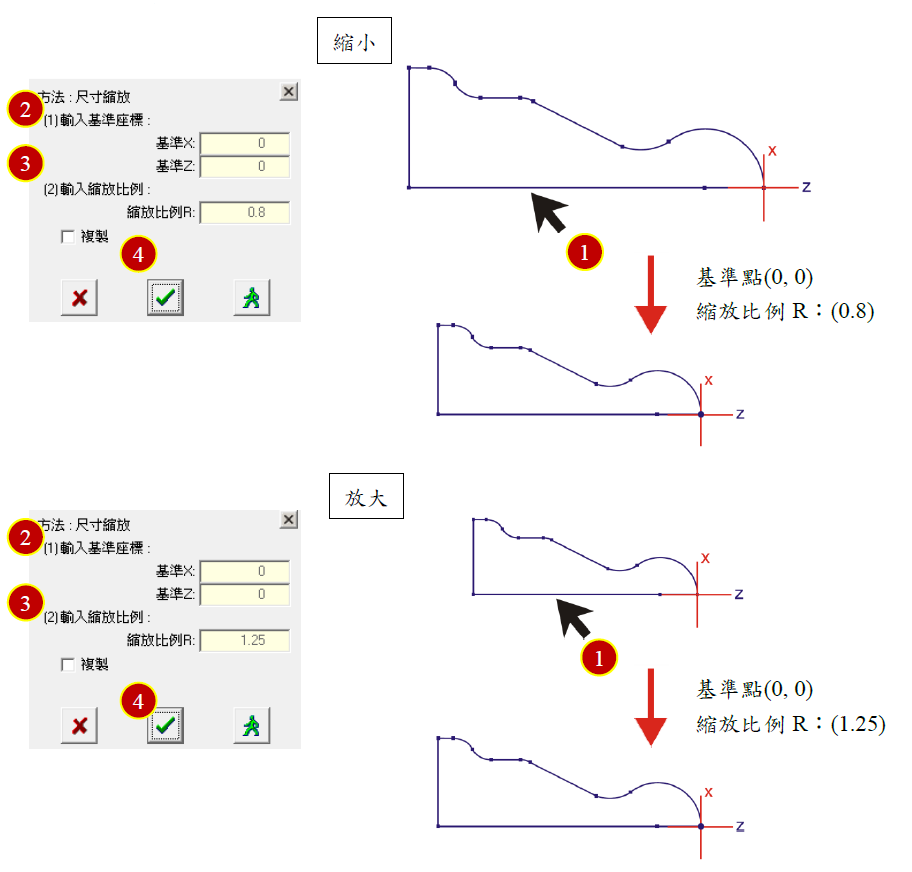

4.8.8 尺寸縮放
(1) 點選要尺寸縮放的圖素,
(2) 輸入基準座標(X, Z),再按【Enter】鍵,
(3) 輸入縮放比例(R),再【Enter】鍵,
(a) 縮放比例R:縮小 < 1 < 放大
(4) 按【確認】按鈕。
