在CNC機器上，不同的機器可能會使用不同的M碼作為輔助機能。 因此在軟體方面，我們也設計了方便的使用者介面，讓使用者可以自行設定與新增M碼。
進階功能-機器設定檔，設定G碼M碼
使用時機:
a. 跑模擬時，系統會跳出警告訊息，某G碼M碼未定義。代表此機器設定檔的系統群組不正確或沒有打開這個G碼M碼的功能
b. 刀具路徑模擬的切削時間與真機不太一樣時，可能就是因為系統設定與機器不同，調整後會更準確
這時，只需要進行調整，或新增M碼，就可以順利進行模擬。
調整步驟:
- 打開NcEditor > 檔案 > 設定 > 機台參數 > 車床
- 建議先開啟舊有設定檔，再進行調整，會是比較快的方法
開啟舊機器設定檔
- 預設路徑是在MachineSet資料夾裡面，可以找到舊有的機器設定檔
如果預設搜尋位置不是在MachineSet資料夾，可以重新選定路徑如下:
路徑: 電腦本機 > C槽 > An.CNC-Tw > Settings2024 > MachineSet
- 開啟機器設定檔之後，就可以開始進行設定
看看設定與您實際的機器是不是一樣
例如:
使用 A群組系統?
控制器系統 Fanuc 0i-TD ?
最大刀號
...
...
- 切換頁籤，進行G碼設定

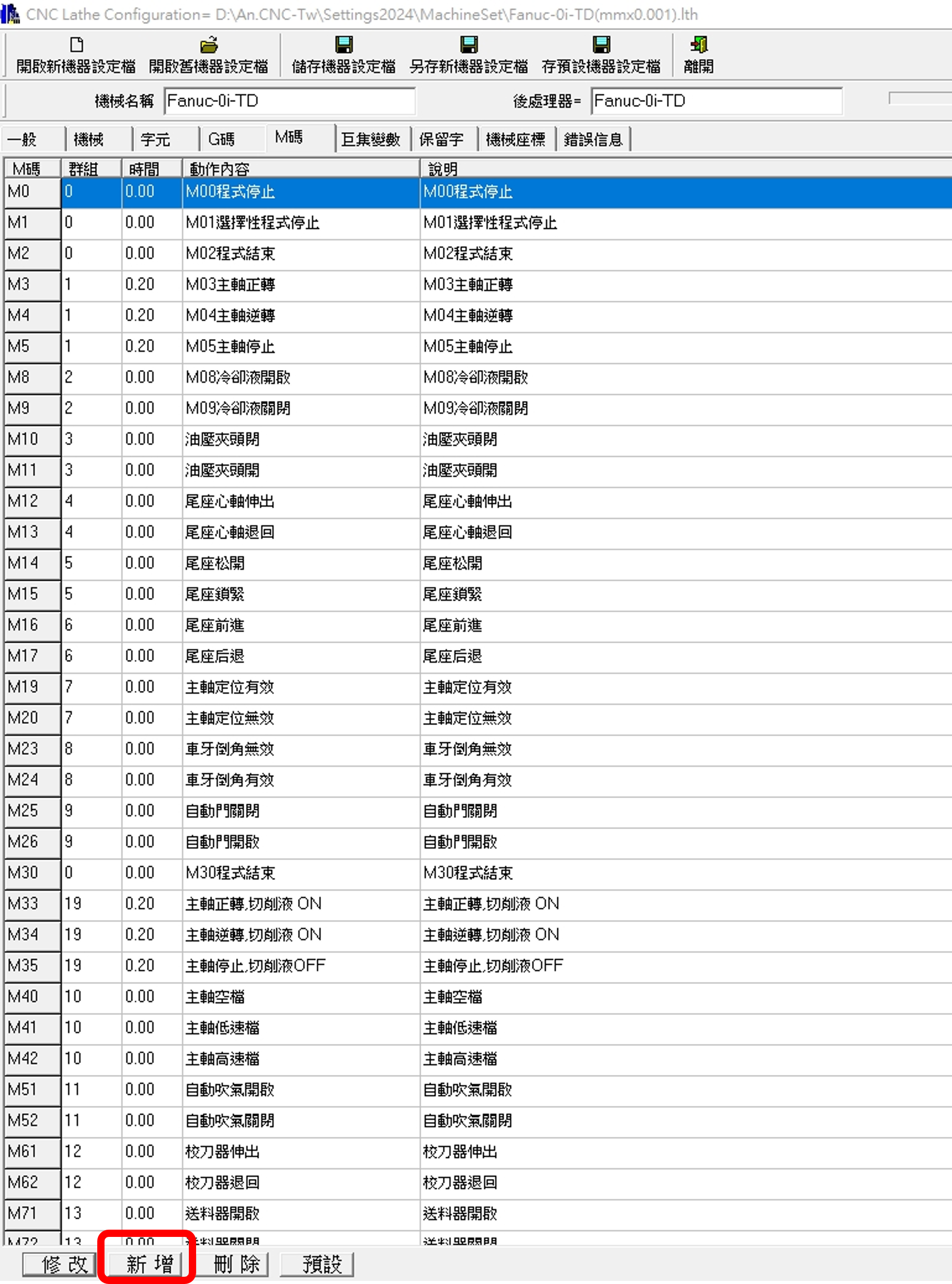

- 切換頁籤，進行M碼設定
可進行細項設定
例如: 對著M3欄位，點按兩下會跳出視窗，調整此M碼編號、群組、時間、動作與說明

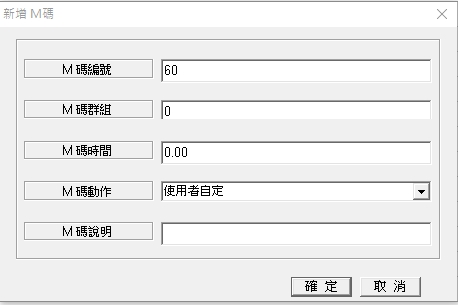

如果目前沒有列出需要的M碼，可以按左下角"新增"
輸入M碼編號、群組、動作時間、選擇M碼動作、說明
- 選擇合適的後處理器
- 設定完成後，儲存機器設定檔
- 也可以另存新機器設定檔
